Вентиляция с рекуперацией тепла

Приточно-вытяжная вентиляция с рекуперацией обеспечивает одновременно и подачу и удаление воздуха из помещения. Теплый воздух, удаляемый из помещения, в теплообменнике отдает большую часть своего тепла холодному приточному воздуху. Благодаря этому процессу на улицу выходит остывший воздух, а в помещение попадает свежий нагретый воздух.

Приточно-вытяжной системой вентиляции с рекуперацией называется система одновременно подающая и удаляющая определенный объем воздуха из помещений, кол-во воздуха рассчитывается исходя из назначения помещения, а часть тепловой энергии вытяжного воздуха возвращается приточному воздуху

Приточно-вытяжная вентиляция с рекуперацией обеспечивает одновременно и подачу и удаление воздуха из помещения. Теплый воздух, удаляемый из помещения, в теплообменнике отдает большую часть своего тепла холодному приточному воздуху. Благодаря этому процессу на улицу выходит остывший воздух, а в помещение попадает свежий нагретый воздух.

Существует три основных типа рекуператоров воздуха

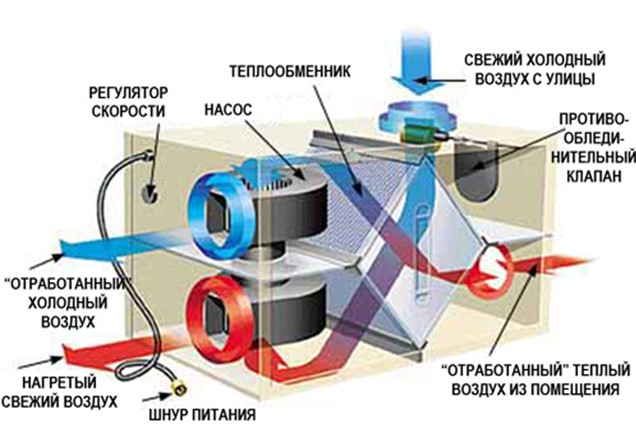

1. Пластинчатые рекуператоры

Рекуперация происходит это за счет пересечения потоков воздуха в специальном пластинчатом рекуператоре. Пластинчатым он называется из-за схемы разделения потоков воздуха. В пластинчатом рекуператоре потоки воздуха разделяются пластинами из теплопроводящего материала. Самые популярные материалы для пластинчатых рекуператоров — это алюминий, пластик, нержавеющая сталь и бумага.

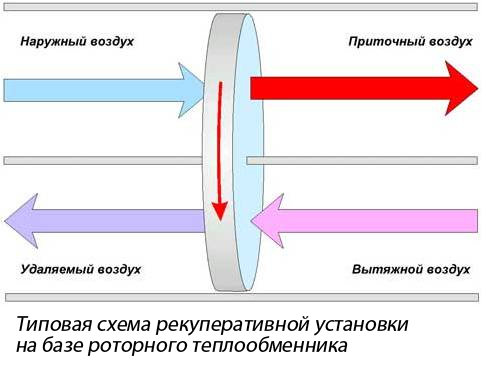

2. Роторные рекуператоры

Роторный рекуператор — один из видов рекуператоров воздуха. Принцип работы данного рекуператора — роторный теплообменник, вращающийся с определенной скоростью. Этот теплообменник вращаясь нагревается в зоне вытяжного канала, а затем охлаждается в зоне приточного канала. В результате тепло из вытяжного воздуха передается в приточный.

3. Рекуператор с промежуточным теплоносителем

Данный вид рекуператоров позволяет соединить две отдельных системы — приточную и вытяжную. Подходит для модернизации уже существующих раздельных систем вентиляции. В приточную систему перед приточной установкой устанавливается нагревательный теплообменник, в который подается нагретый вытяжным воздухом антифриз. Следовательно в вытяжку так-же устанавливается теплообменник, который забирает тепло из вытяжного воздуха.

Преимущества

Энергозатраты

За счет использования рекуперации, происходит экономия энергересурсов направленных на нагрев или охлаждение воздуха.

Комфорт

Приточно-вытяжная вентиляция с рекуперацией служит для того, чтобы приблизить микроклимат замкнутых помещений к естественным условиям.

Постоянство

Воздухообмен в помещении будет поддерживаться постоянным и не зависит от внешних факторов: ветра или разницы температур.

Микроклимат

Приточно-вытяжная вентиляция срекуперацией помогает избежать духоты, застоя воздуха, появления неприятных запахов.

Комплектация и оборудование

В системах приточно-вытяжной вентиляции с рекуперацией используются вентиляторы, приточные установки которые по сети воздуховодов подают и удаляют воздух через воздухораспределители. Очень эффективными в экономическом плане являются приточно-вытяжные установки с утилизацией тепла. В таких системах тепло удаляемого из помещения воздуха используется для нагревания приточного, что помогает существенно снизить затраты на обогрев помещений в холодное время года.

Применение

Бытовая вентиляция

Приточно-вытяжная вентиляция с рекуперацией широко используется для вентиляции коттеджей и квартир, благодаря простой схеме монтажа.

Коммерческая вентиляция

Простота и скорость монтажа позволяют успешно использовать схему работы приточно-вытяжной вентиляции с рекуперацией для офисных зданий, торговых центров, ресторанов.

Промышленная вентиляция

Благодаря надежности в эксплуатации приточно-вытяжная вентиляция с рекуперацией широко применяется на крупных объектах таких как склады, цеха и т.д. из типовых решений.

Документация

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности

Скачать (pdf, 499.86 КБ)

СП 44.13330.2011 СНиП 2.09.04-87 Административные и бытовые здания

Скачать (pdf, 514.84 КБ)

СП 56.13330.2011 СНиП 31-03-2001 Производственные здания

Скачать (pdf, 403 КБ)

СП 60.13330.2012 СНиП 41-01-2003 Отопление, вентиляция и кондиционирование

Скачать (pdf, 655.24 КБ)

СП 118.13330.2012 СНиП 31-06-2009 Общественные здания и сооружения

Скачать (pdf, 695.24 КБ)

СП 131.13330.2012 СНиП 23-01-99 Строительная климатология

Скачать (pdf, 2.67 МБ)
