Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно и подачу и удаление воздуха из помещения. Воздухораспределение в помещении может осуществляться по-разному - наиболее распространенный способ - это перемешивание. Воздух подается через воздухораспределители, в которых к приточному воздуху подмешивается внутренний воздух помещения. Отработанный воздух выводится через вытяжные клапана, решетки, диффузоры.

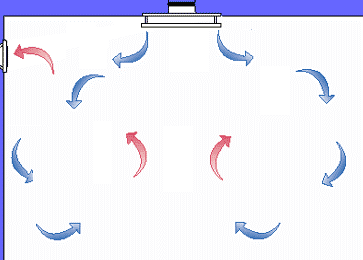

Вентиляция перемешиванием

Другой способ - это вытеснение отработанного воздуха приточным. Подача чистого воздуха осуществляется снизу через воздухораспределители, а отработанный теплый воздух удаляется сверху по пути своего естественного движения. Такой метод часто применяется в производственных помещениях с выделением вредностей, в помещениях с высокими потолками.

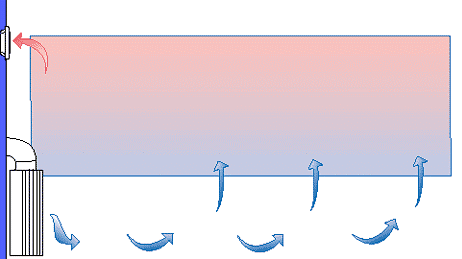

Вентиляция вытеснением

Обычно производительность приточной и вытяжной систем подбираются одинаковые, чтобы исключить разницу давлений внутри и снаружи помещения. Но при необходимости, в зависимости от соотношения подаваемого и удаляемого воздуха, в помещении может быть создано избыточное давление или разрежение. Это препятствует проникновению загрязненного воздуха из одного помещения в другие, например, из кухни или из комнаты для курения в зал или коридор.

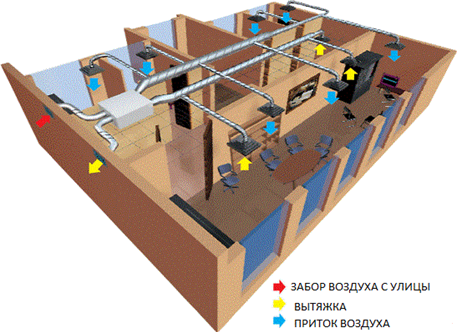

Схема приточно-вытяжной вентиляции
