60 000 м3
объем обрабатываемого воздуха
535 кВт
холодильная мощность
1 000м2
площадь смонтированных воздуховодов
Описание объекта
Заказчик: РГА театр им. Ф.Волкова
Генеральный подрядчик: ООО "Тауэр ХХI"
Волковский театр представляет здание 1911 года с несколькими сценами и зрительным залом на 1000 человек общей площадью более 5000 м2 и высотой 14м в купольной части зрительного зала.
Цели и задачи

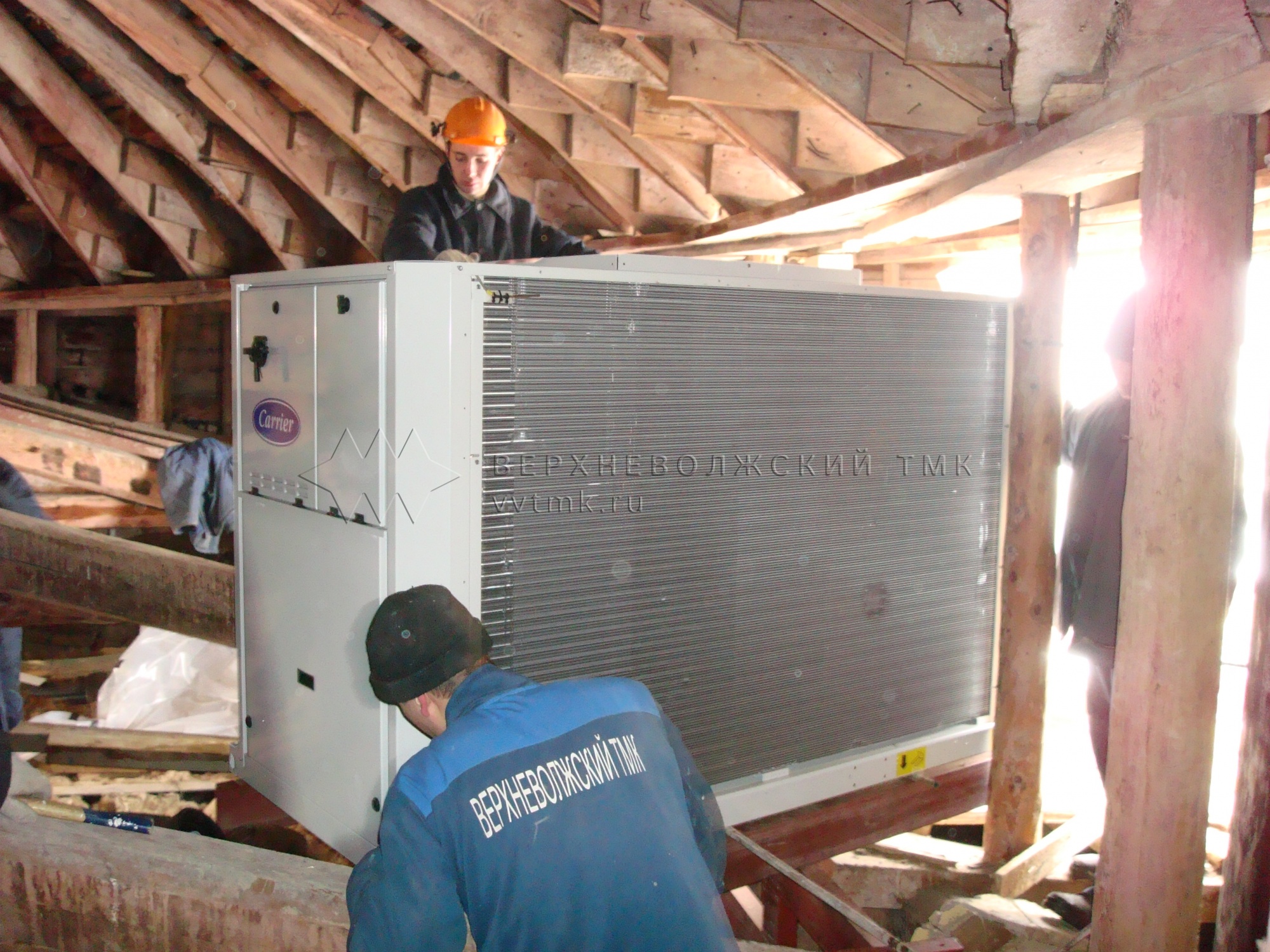

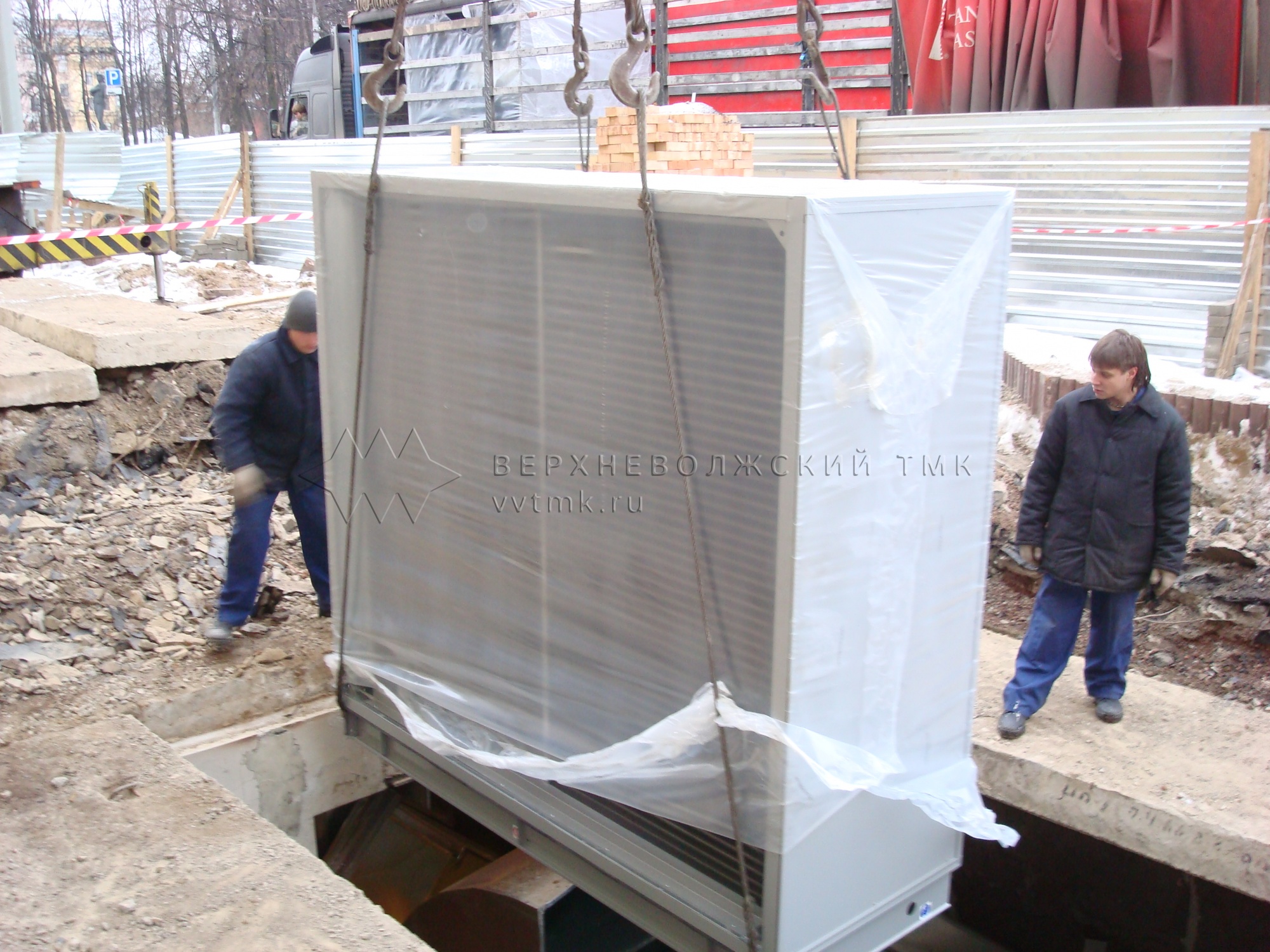

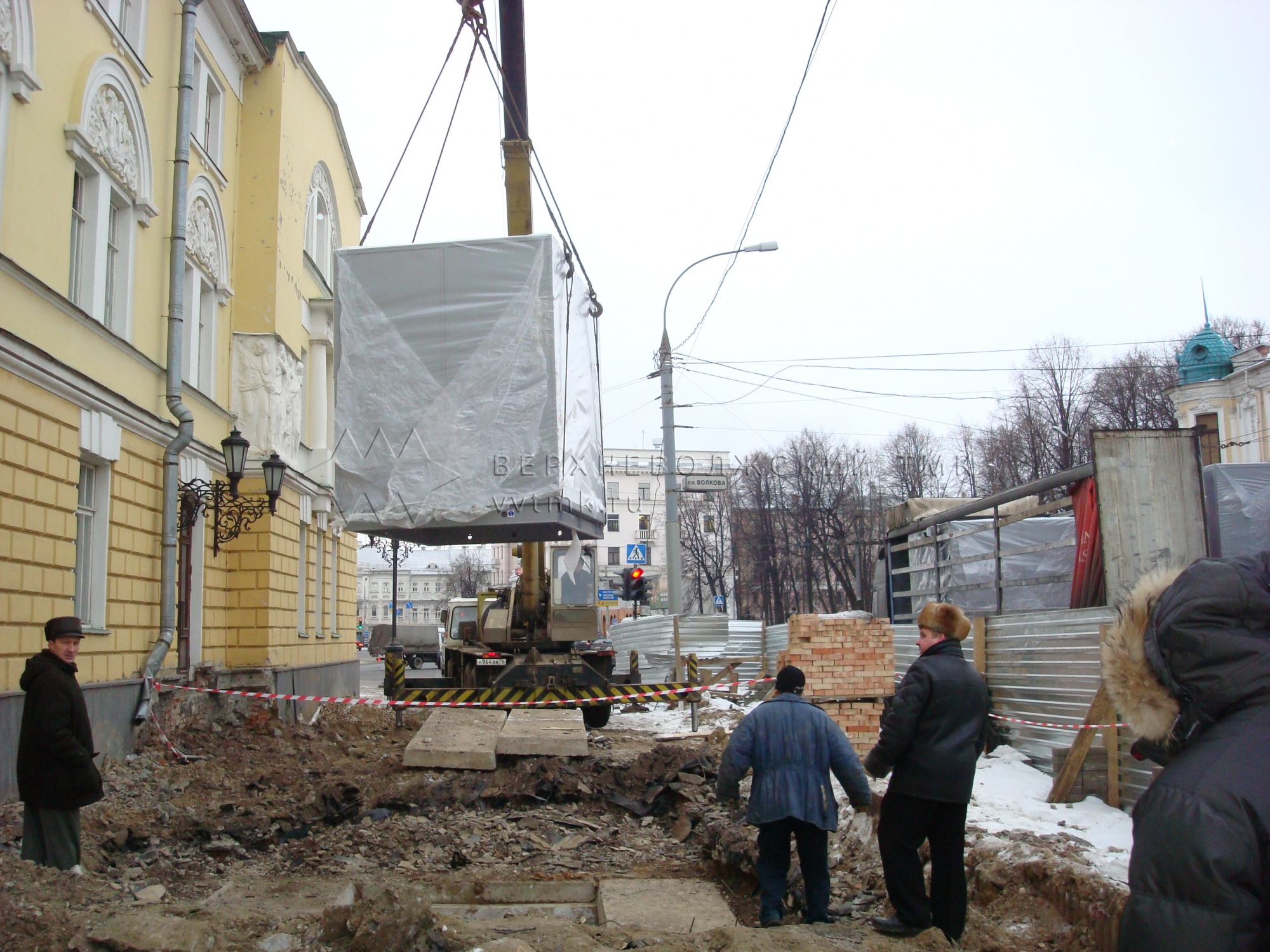

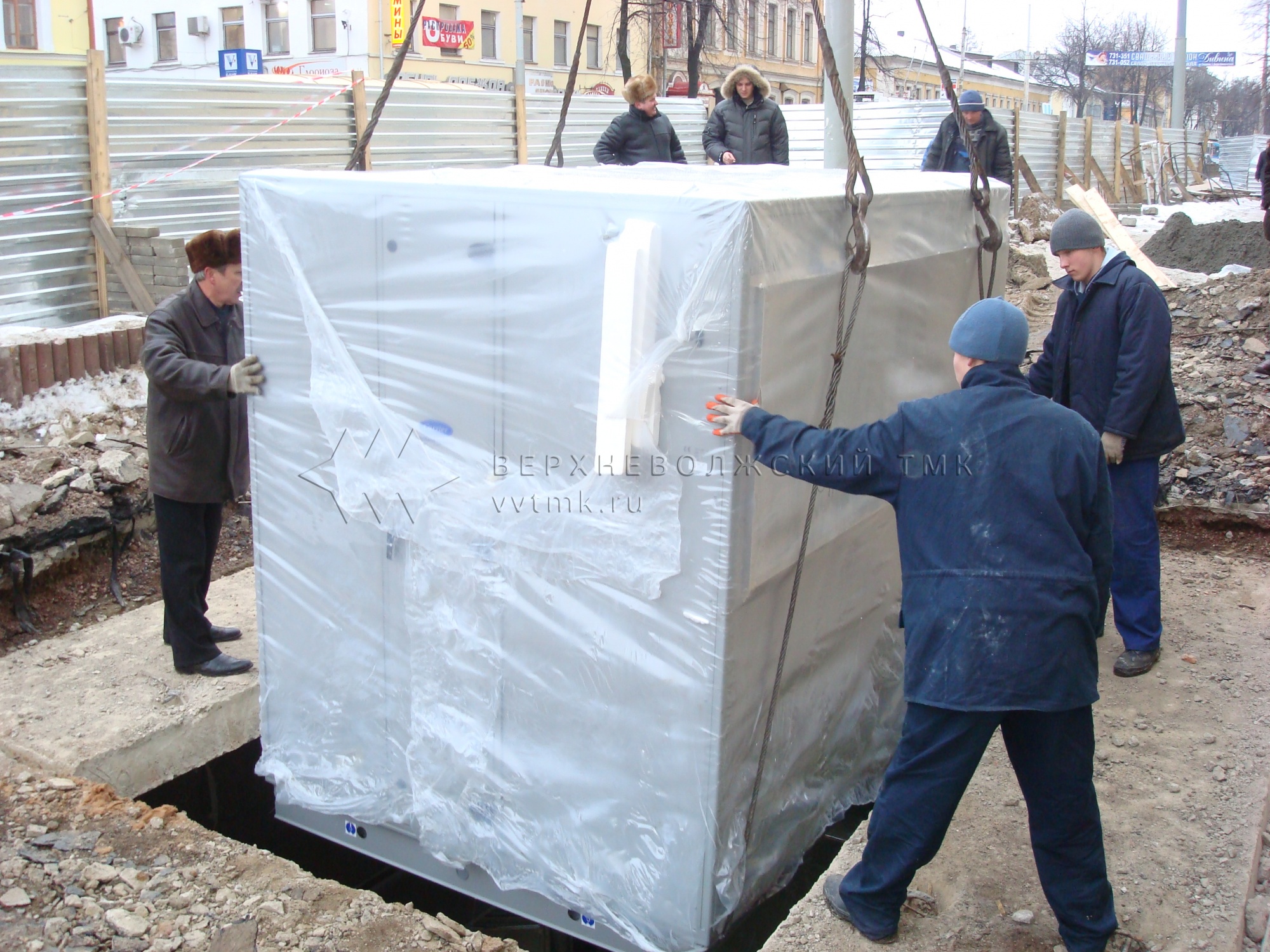

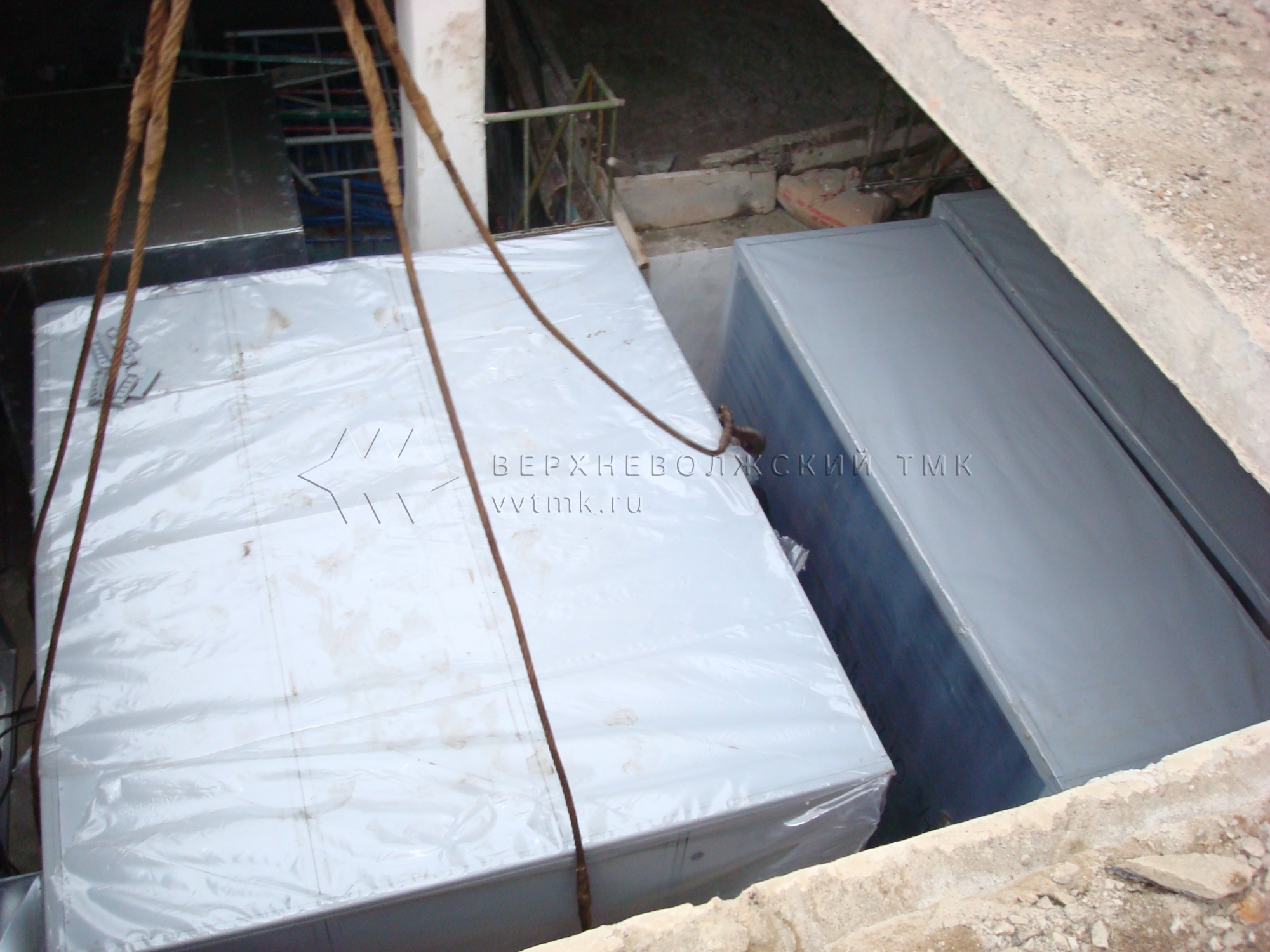

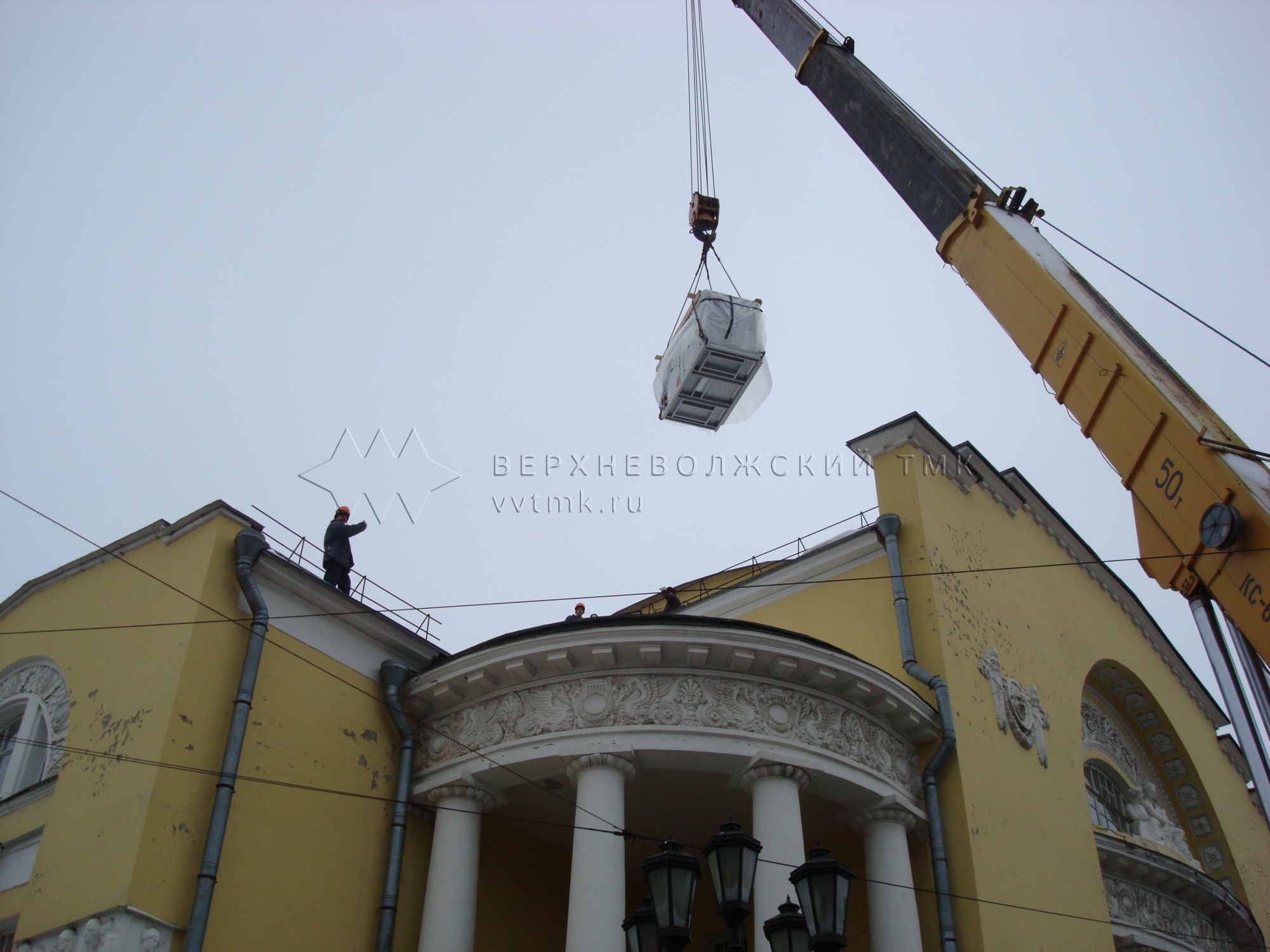

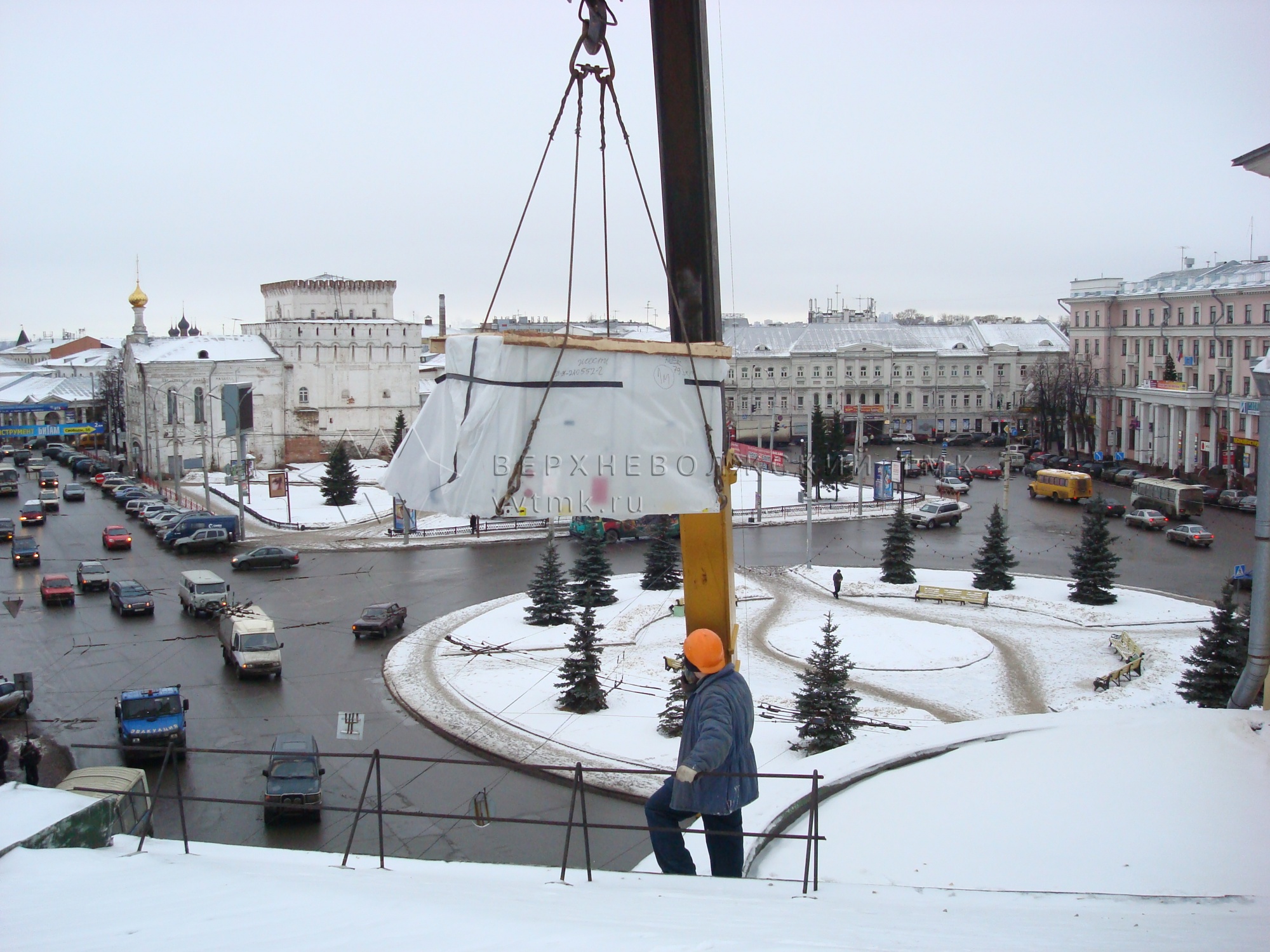

Для выполнения поставленных задач, была заменена система центрального кондиционирования зрительного зала находящаяся на отм. -4.200 под пещеходной частью ул.Ушинского. В чердачном пространстве театра были установлены два чиллера с воздушным охлаждением конденсатора центробежными вентиляторами по сети воздуховодов мощностью по 150 кВт. Была смонтирована новая трубная сеть для хладоносителя от центрального кондиционера до чиллеров протяженностью более 200 метров
Достижение температурно-влажностного режима
при использовании систем принудительной вентиляции.
Обеспечение санитарно-гигиенических норм
окружающего воздуха в зонах нахождения людей в зрительном зале
Низкая скорость воздушного потока
обеспечивает непрерывную циркуляцию воздуха в помещении с целью предотвращения образования конденсата.
Решение
Для выполнения поставленных задач, была организована принудительная вентиляция помещений согласно действующих норм, в венткамерах установлены 18 приточных и вытяжных установок которые обеспечивают вентиляцию большинства помещений. На кровле здания расположились системы дымоудаления воздуха. Вытяжное оборудование установлено с боковых фасадов здания. На фундаменте расположился компрессорно-конденсаторный блок. В автомастерских установлены системы газоудаления. По средством сплит-систем достигнут микроклимат в административных помещениях.
Оборудование
Центральный кондиционер
с охлаждением воздуха производительностью 40 000 м3/ч фирмы Danvent и с охлаждением воздуха в чиллерах фирмы Carrier производительностью по 150кВт
Противопожарное оборудование
фирмы ВИНГС-М.
Услуги
Изготовление

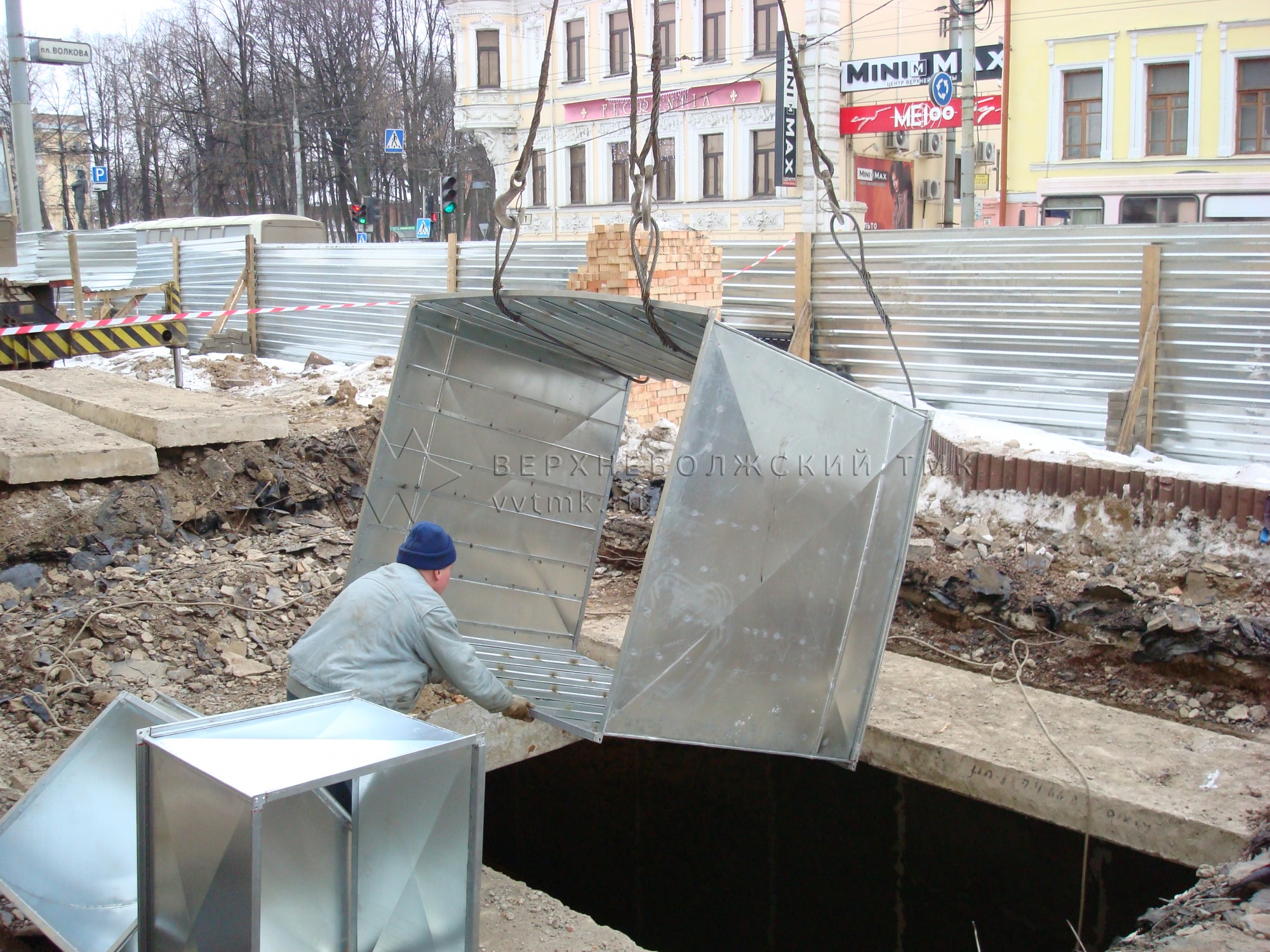

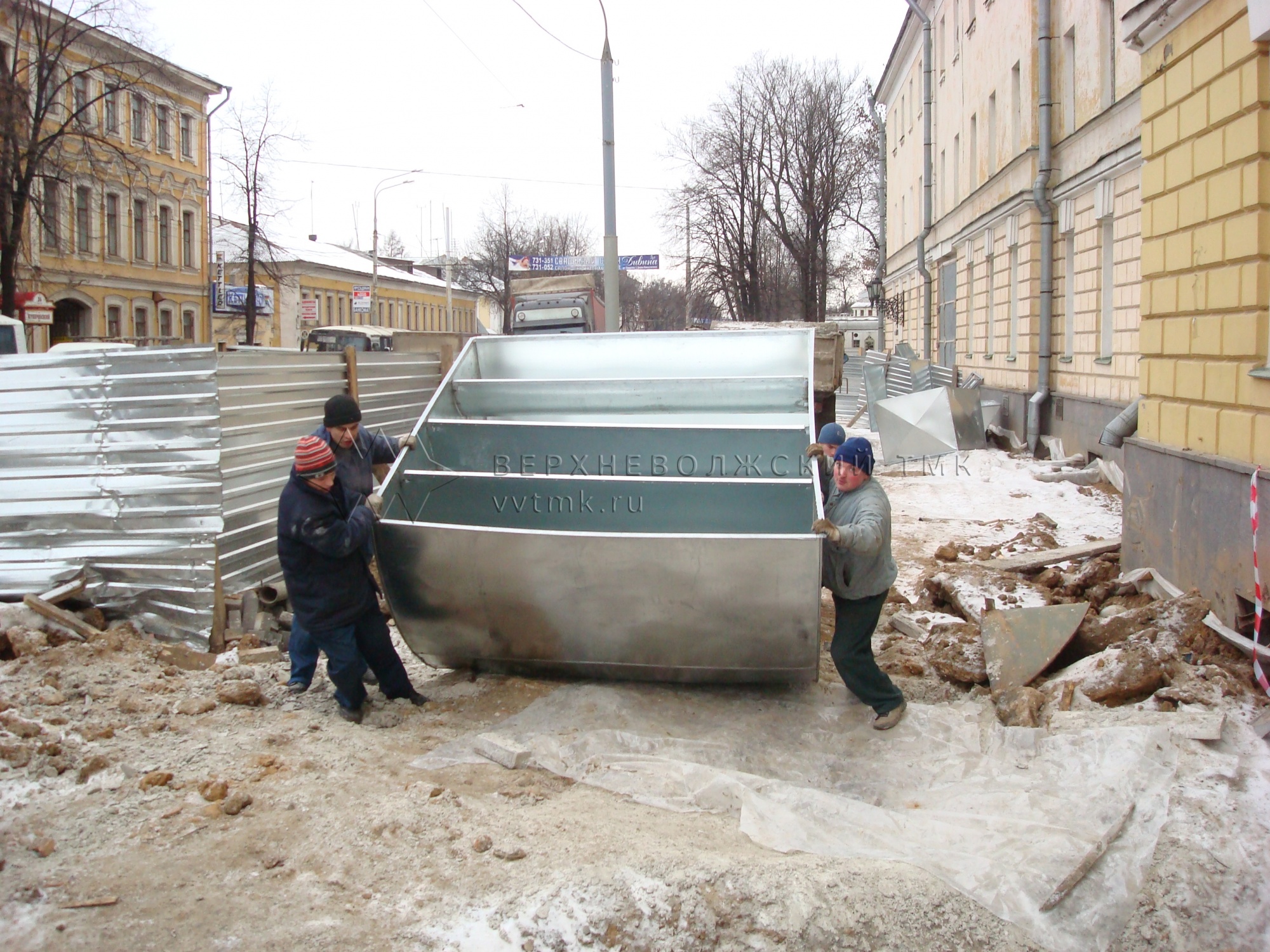

Было изготовлено более 1000 м2 воздуховодов, а также сетевые элементы, клапана, заслонки собственного производства "Верхневолжский ТМК"
Монтаж

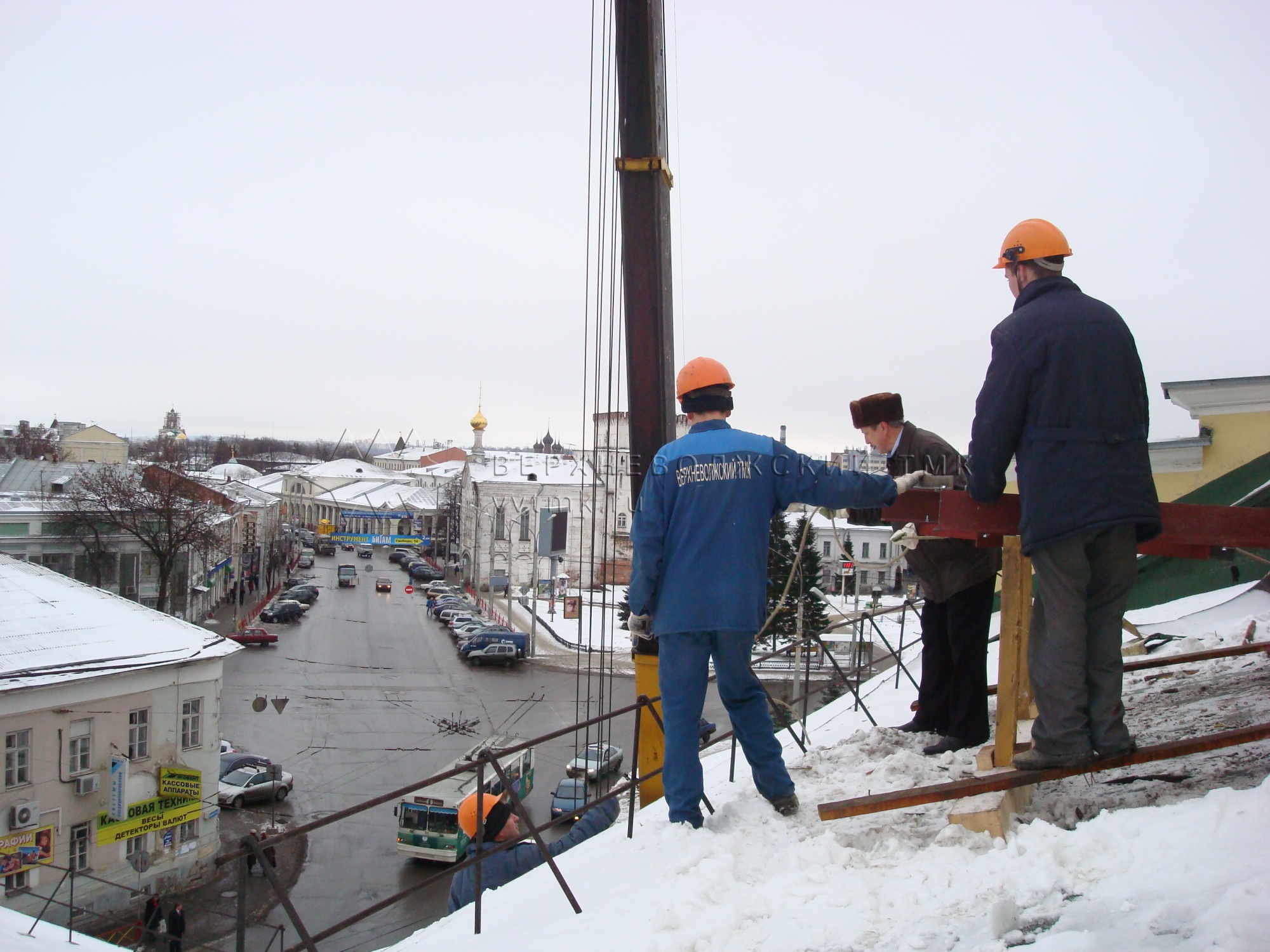

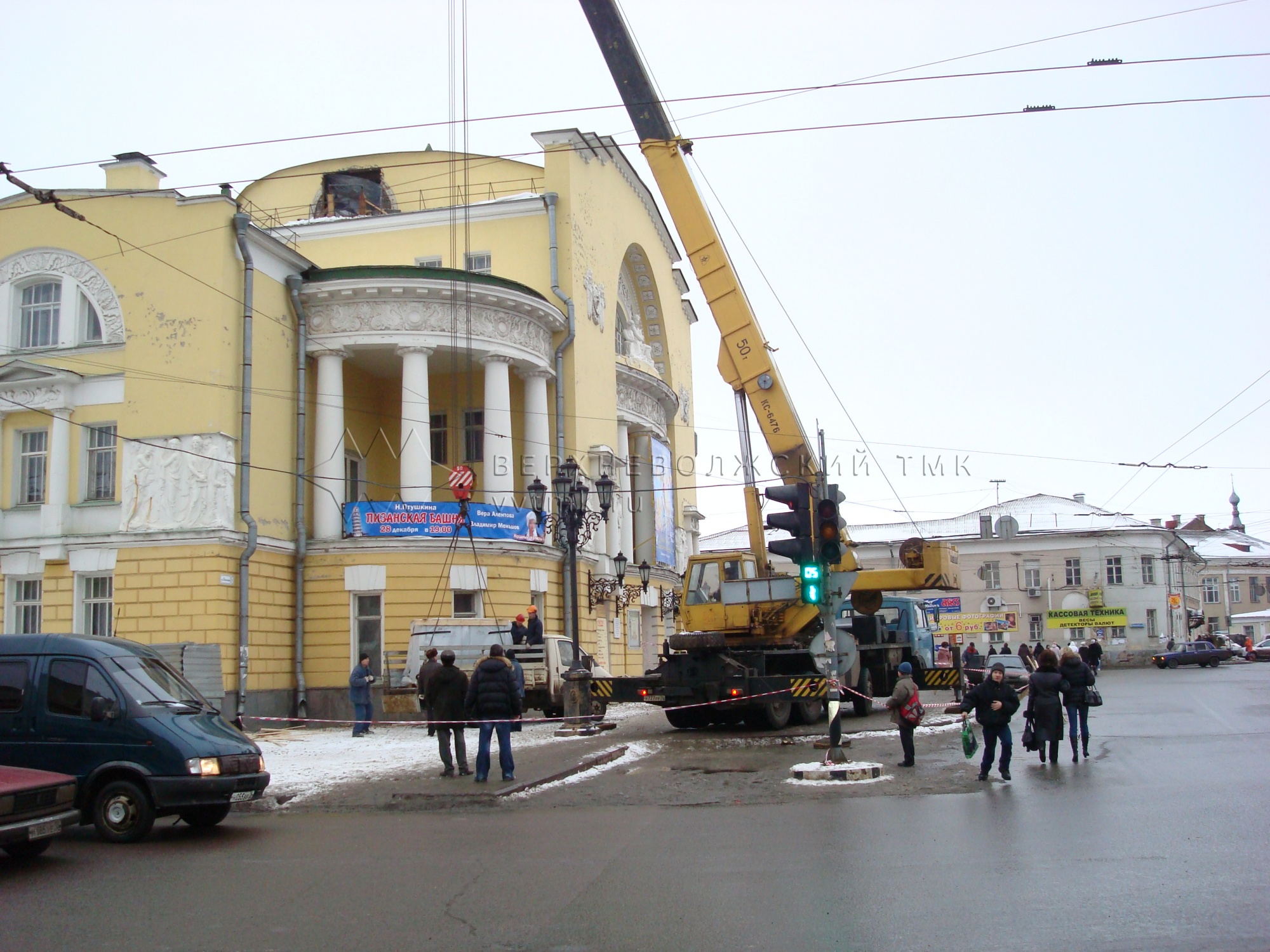

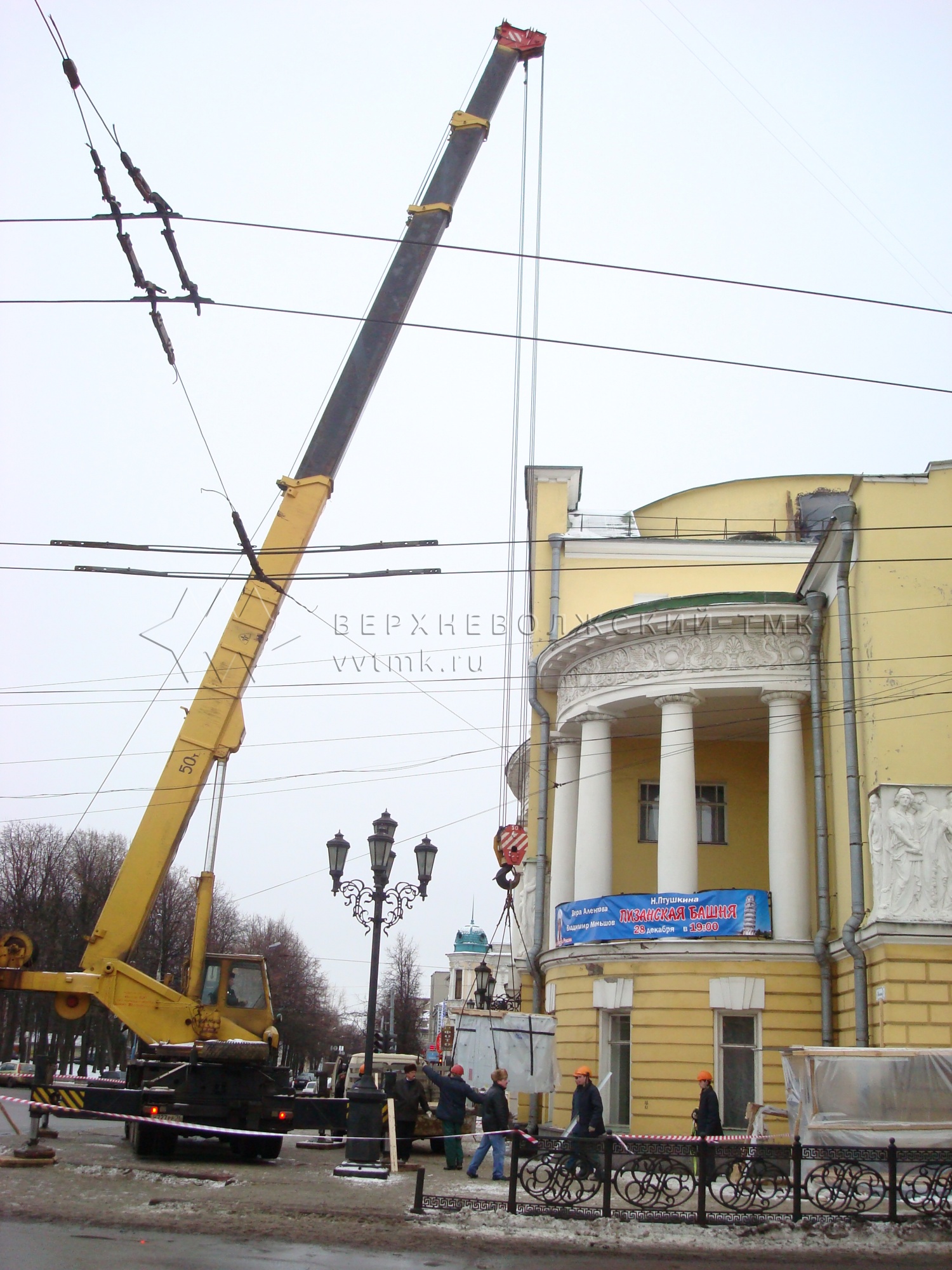

Произведены работы по монтажу систем вентиляции и кондиционирования воздуха в сжатые сроки с высотными отметками от -4.200 до +32.000 м. Произведен монтаж более 800 м2 тепловой и противопожарной изоляции.
Поставка
Центральный кондиционер - Danvent; чиллера - Carrier; противопожарное оборудование - ВИНГС-М противопожарная изоляция - ROCKWOOL; тепловая изоляция - KAIFLEX
Пусконаладка
Проведен огромный комплекс пусконаладочных работ. Особые требования предъявлялись к системе центрального кондиционирования зрительного зала.
