Монтаж вентиляции и кондиционирование ДС «Полет»

Монтаж вентиляции и кондиционирование ДС «Полет»

Рыбинск, Ярославская область, Сентябрь – Ноябрь 2014 г.

280 000 м3

объем обрабатываемого воздуха

1 400 кВт

холодильная мощность объекта

6 200 м2

площадь смонтированных воздуховодов

  • Описание объекта
  • Цели и задачи
  • Решение
  • Оборудование
  • Услуги

Описание объекта

Заказчик: Департамент строительства г.Рыбинск

Генеральный подрядчик: ООО «Лесла»

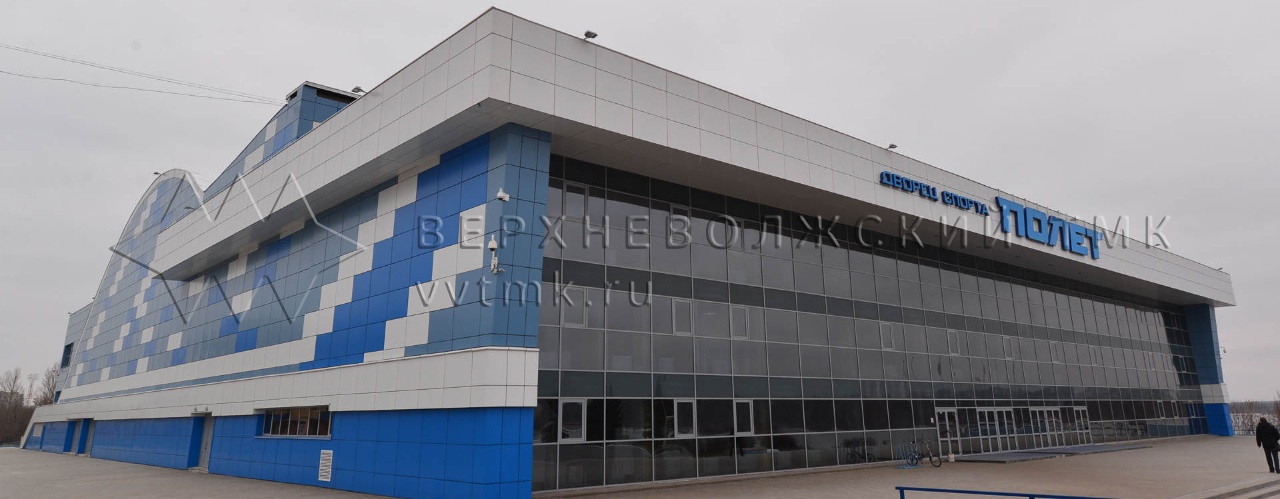

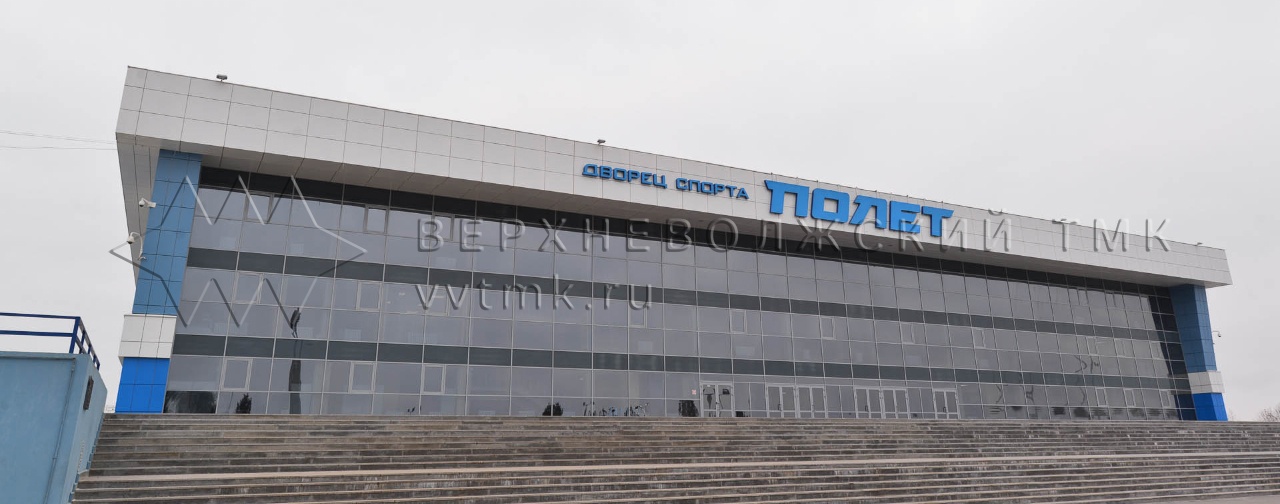

Дворец спорта «Полет» - универсальное многофункциональное спортивное сооружение, построенное в 1977 г., общей площадью 15 809,2 м2. Ледовая арена представляет собой сооружение размерами 72х150 м, высотной отметкой на ледовой арене +17.000 с кортом размерами 60*30 м, площадью вспомогательных и подтрибунных помещений 12 220 м2, вместительность зала 1500 человек.

В результате обследования арены, а также в связи с развитием детско-юношеского хоккея в России было принято решение о полной реконструкции дворца спорта.

Цели и задачи

Системы вентиляции и кондиционирования для обслуживания ледового поля проектируется исходя из условия поддержания рекомендуемой температуры в зоне нахождения людей на ледовой площадке, которая зависит от вида проводимых мероприятий.

1

Поддержание качества льда

в заданных интервалах и предотвращение образования тумана над поверхностью ледового поля.

2

Предотвращение образование конленсата

на строительных конструкцих арены.

3

Дополнительная вентиляция

душевых, раздевалок, массажных, служебных помещений для перснала, технических помещений.

4

Обеспечение санитарно-гигиенических норм

окружающего воздуха в зонах нахождения людей (раздевалки, трибуны, ледовая площадка и др.)

Решение

В верхней части ледовой арены, также по периметру ледового покрытия, подведены приточные воздуховоды и смонтированы воздухораспределительные устройства – диффузоры направленного действия. Воздухообмен этой зоны организован по схеме «сверху-вниз». Над местами для зрителей, также под потолком спортивного сооружения, смонтированы вытяжные воздуховоды с воздухозаборными устройствами. Воздуховоды и воздухозаборные устройства размещены по всей площади над зрительскими местами. Приток осуществляется непосредственно в рабочую зону, под сидениями зрителей, то есть в данном случае воздухообмен организован по схеме «снизу-вверх». Скорость воздушного потока относительно невелика, всего 0,2–0,3 м/с.  В итоге над ледовым покрытием образуется своеобразный «воздушный шатер» из достаточно прохладного воздуха. Все пространство делится на две зоны: «теплую» зону над зрительскими местами и «холодную» – над ледовым покрытием.

Оборудование

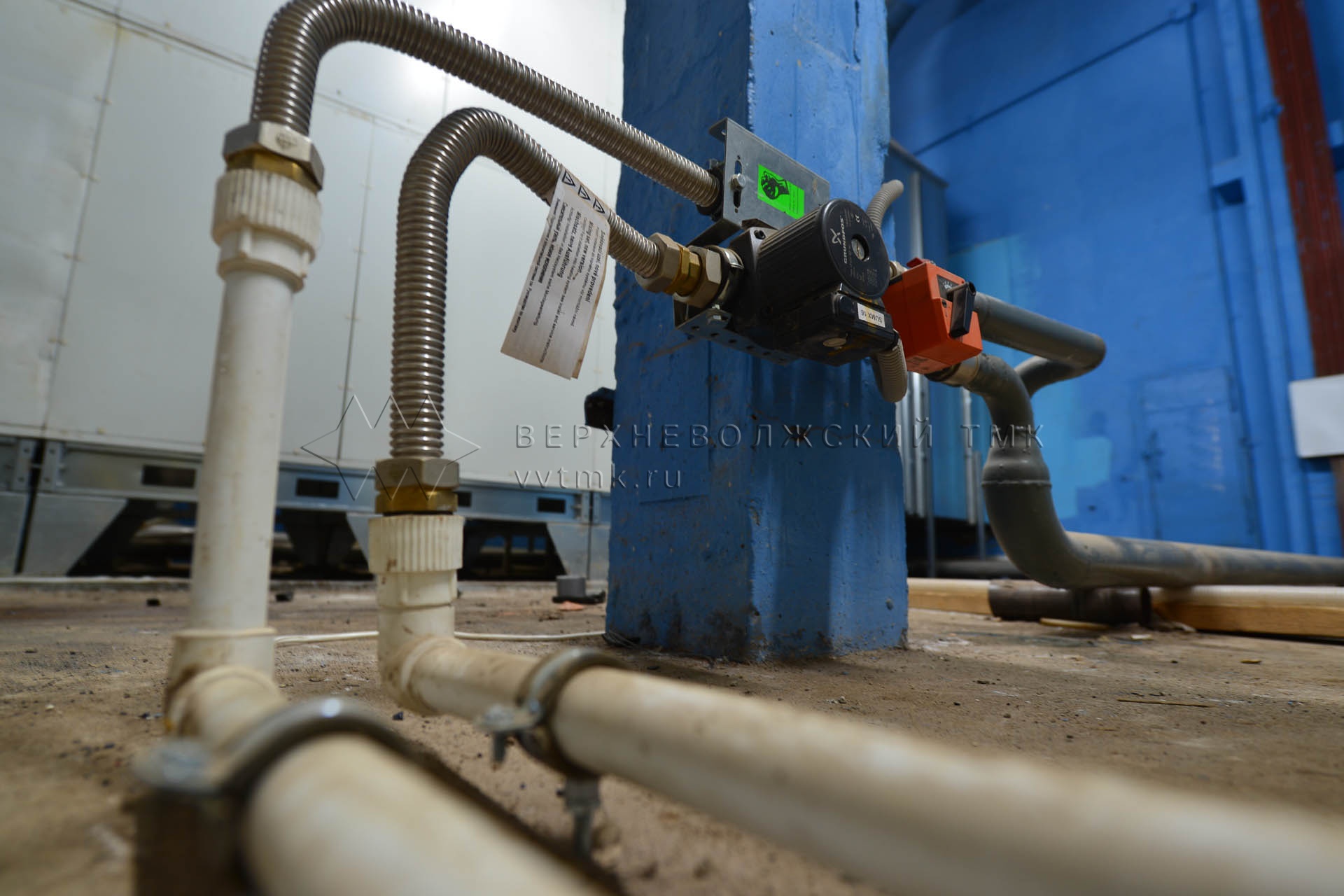

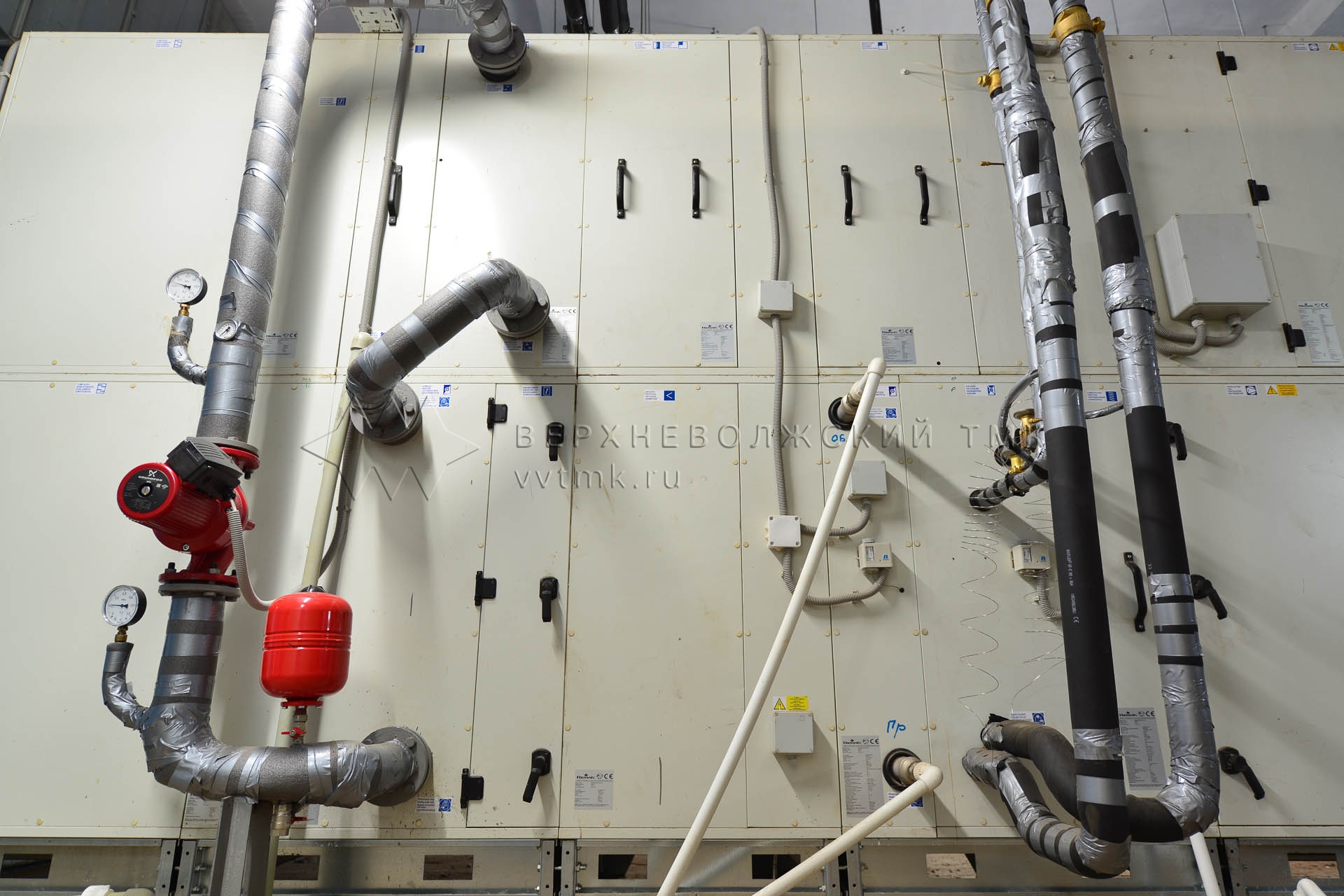

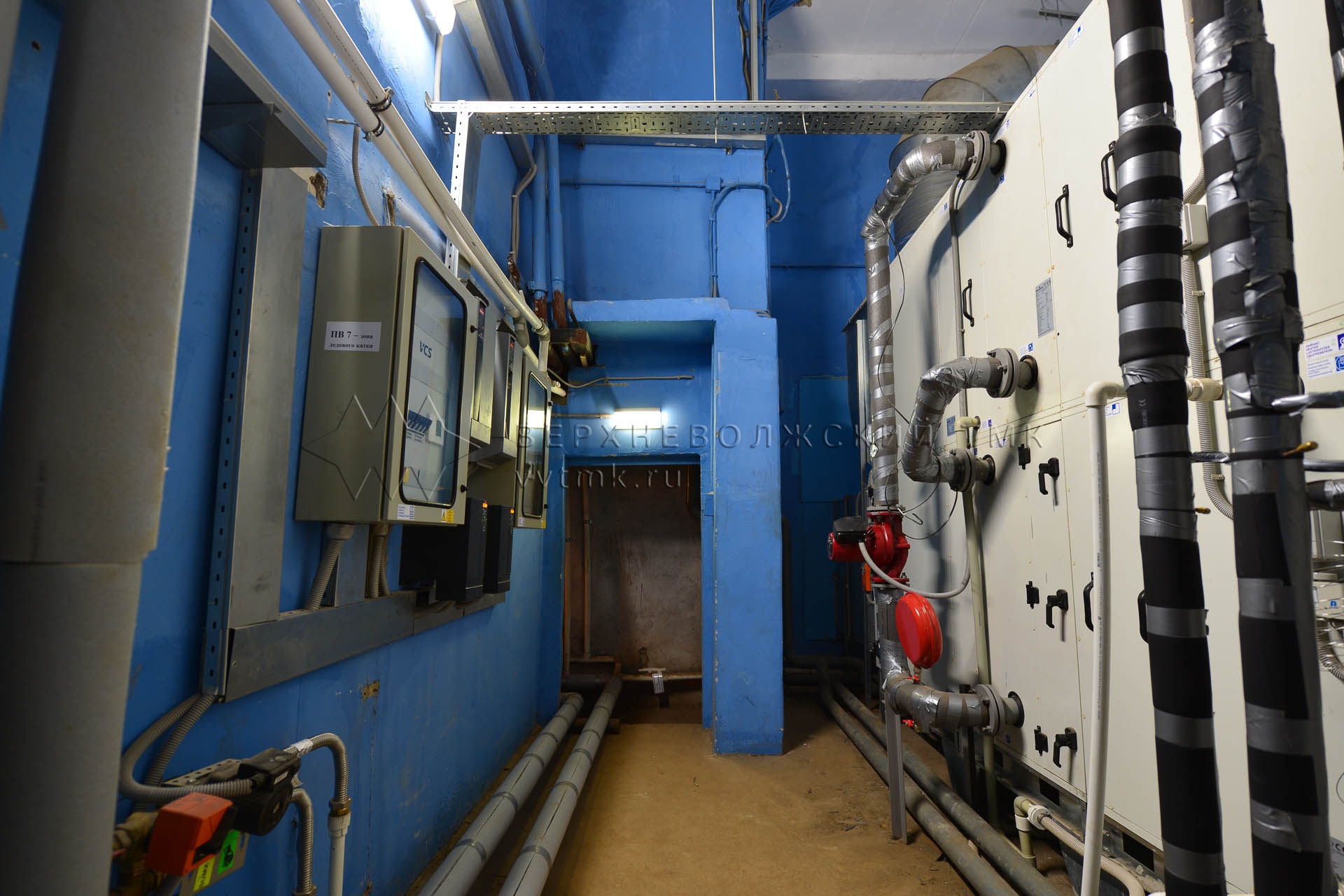

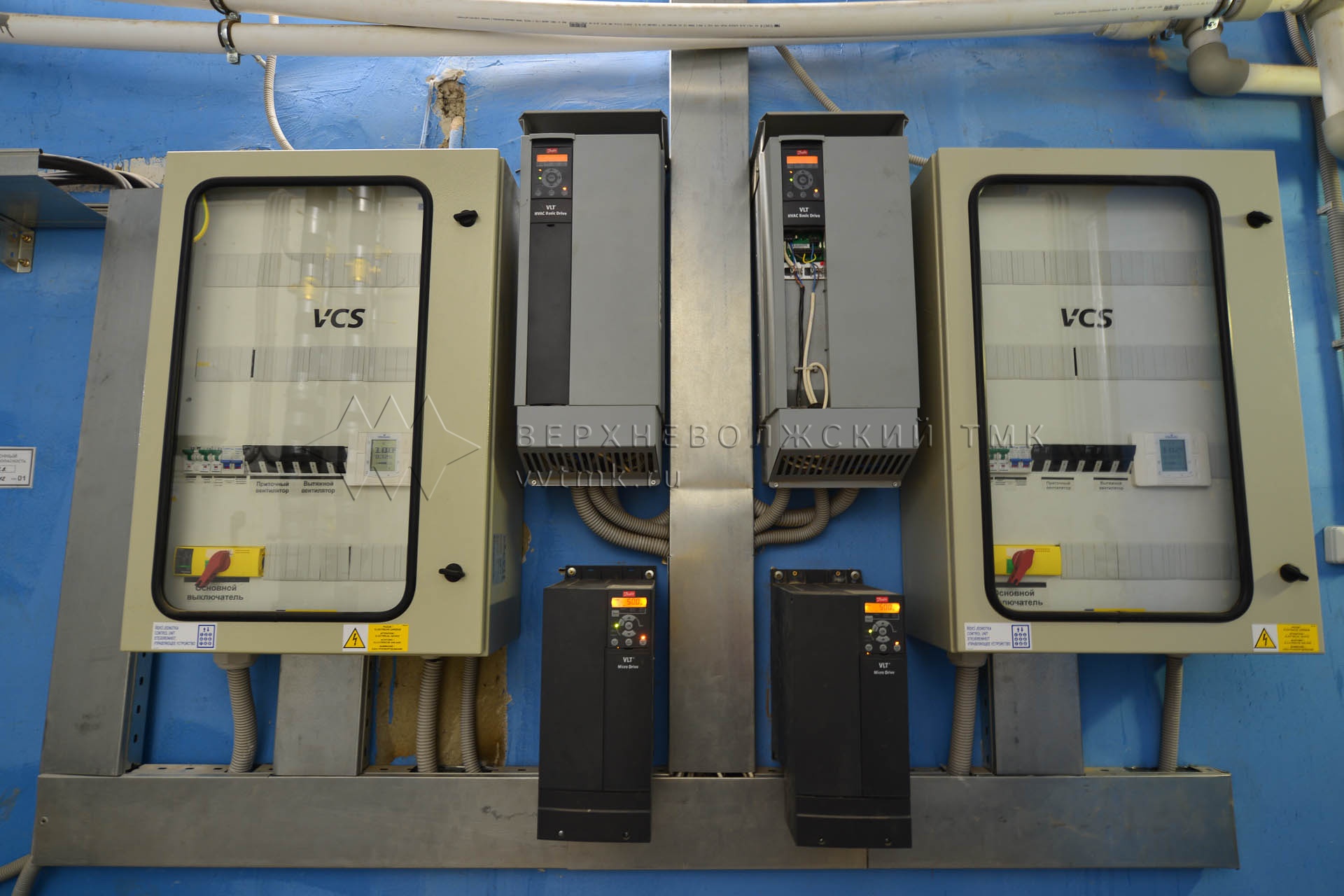

Приточная вентиляция ледовой арены

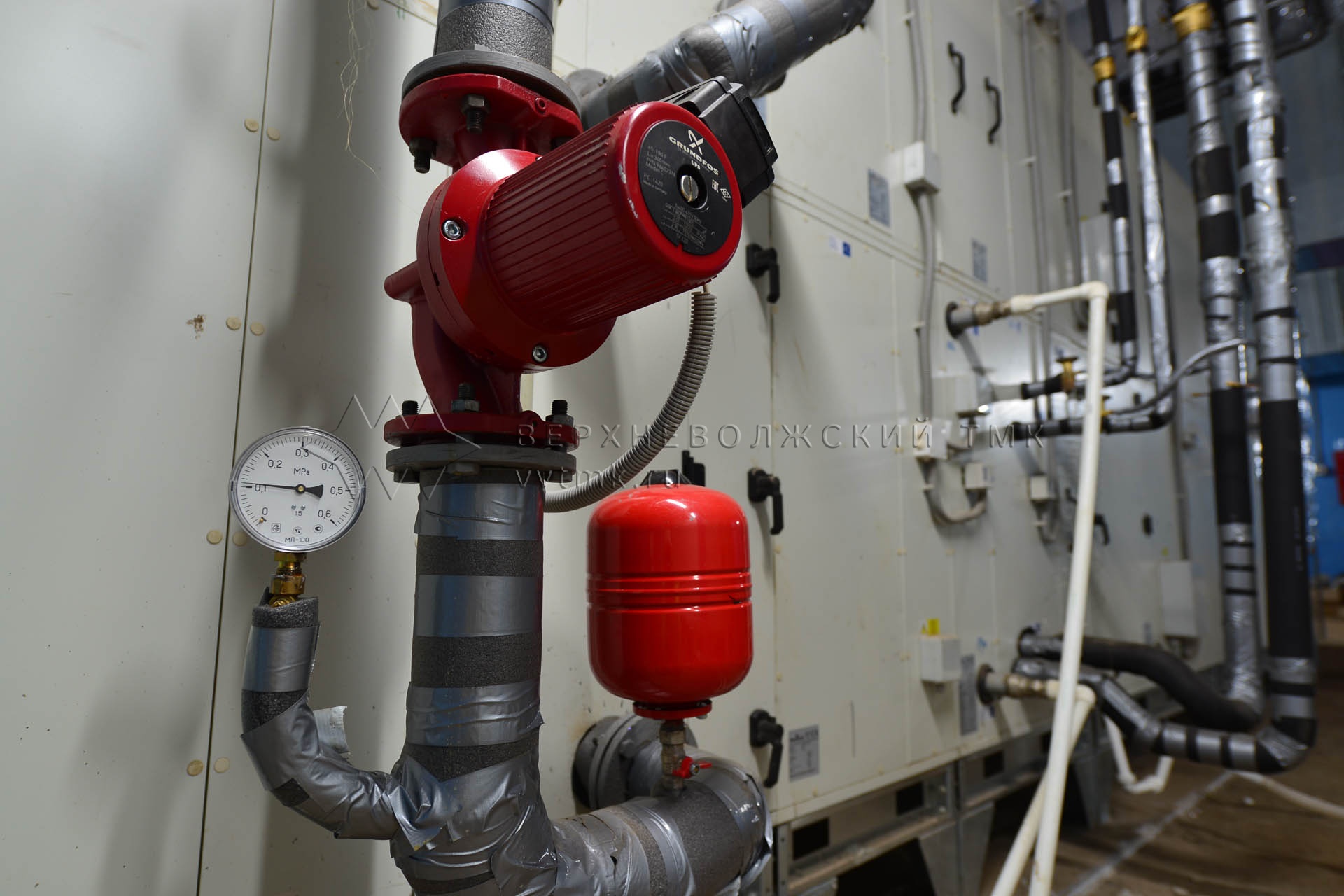

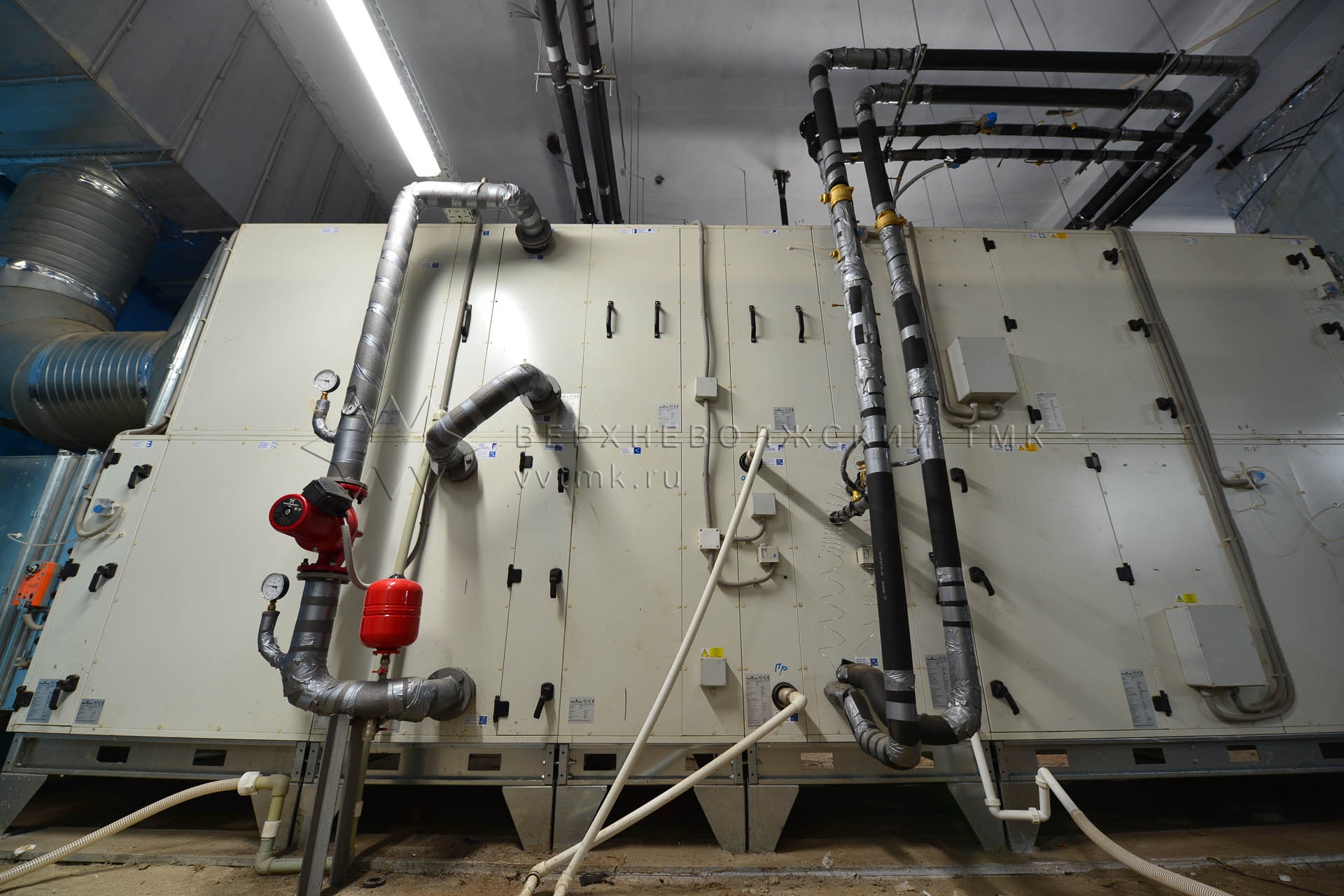

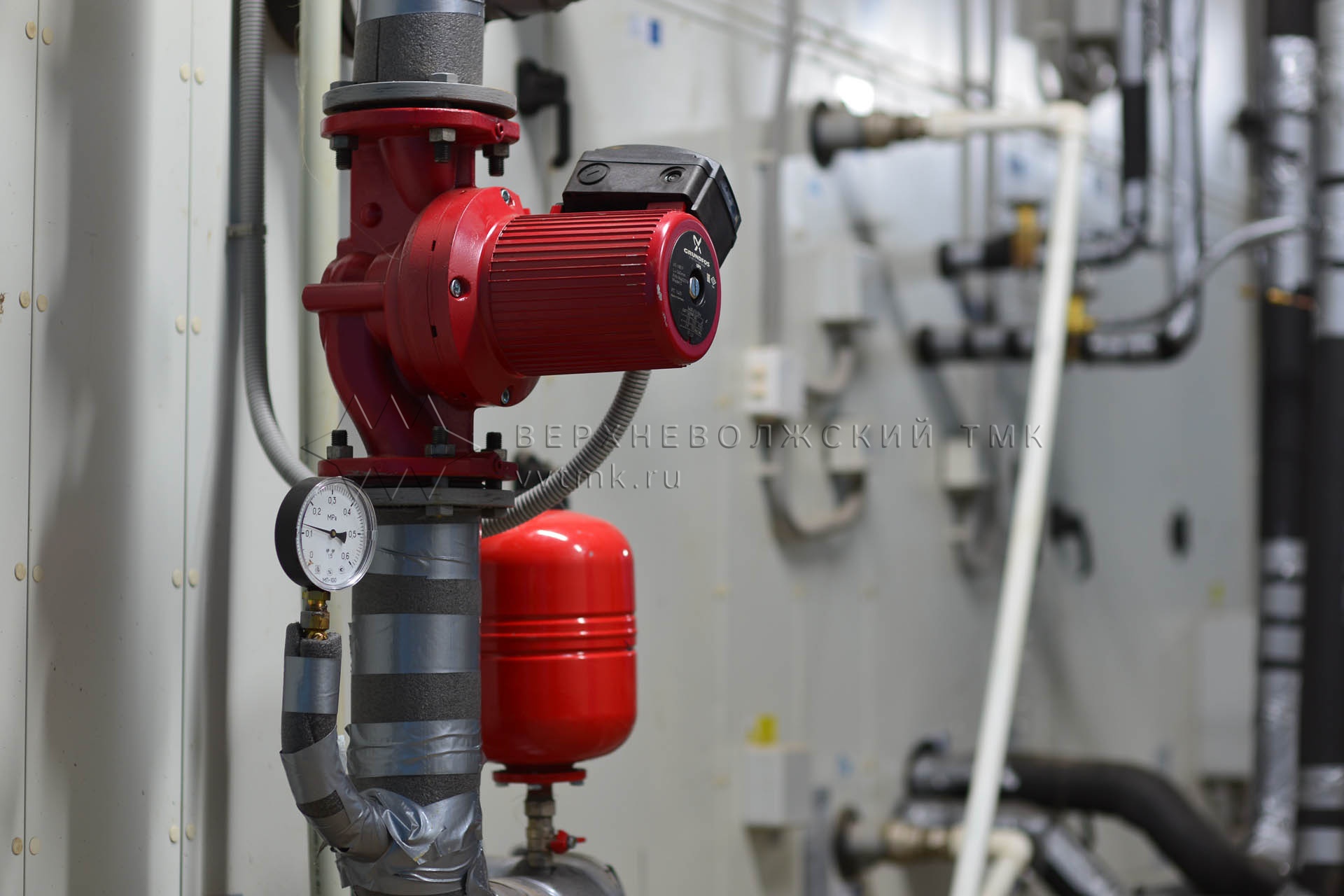

Приточная вентиляция ледовой арены выполнена на базе двух центральных кондиционеров «REMAK» (Чехия) производительностью 60 000 м3/ч с утилизацией тепла, охлаждение приточного воздуха компрессорно-конденсаторными блоками KTK Klimatechnik (Италия) производительностью более 500 кВт. Над ледовой ареной применены сопловые диффузоры IMP KLIMA (Словакия).

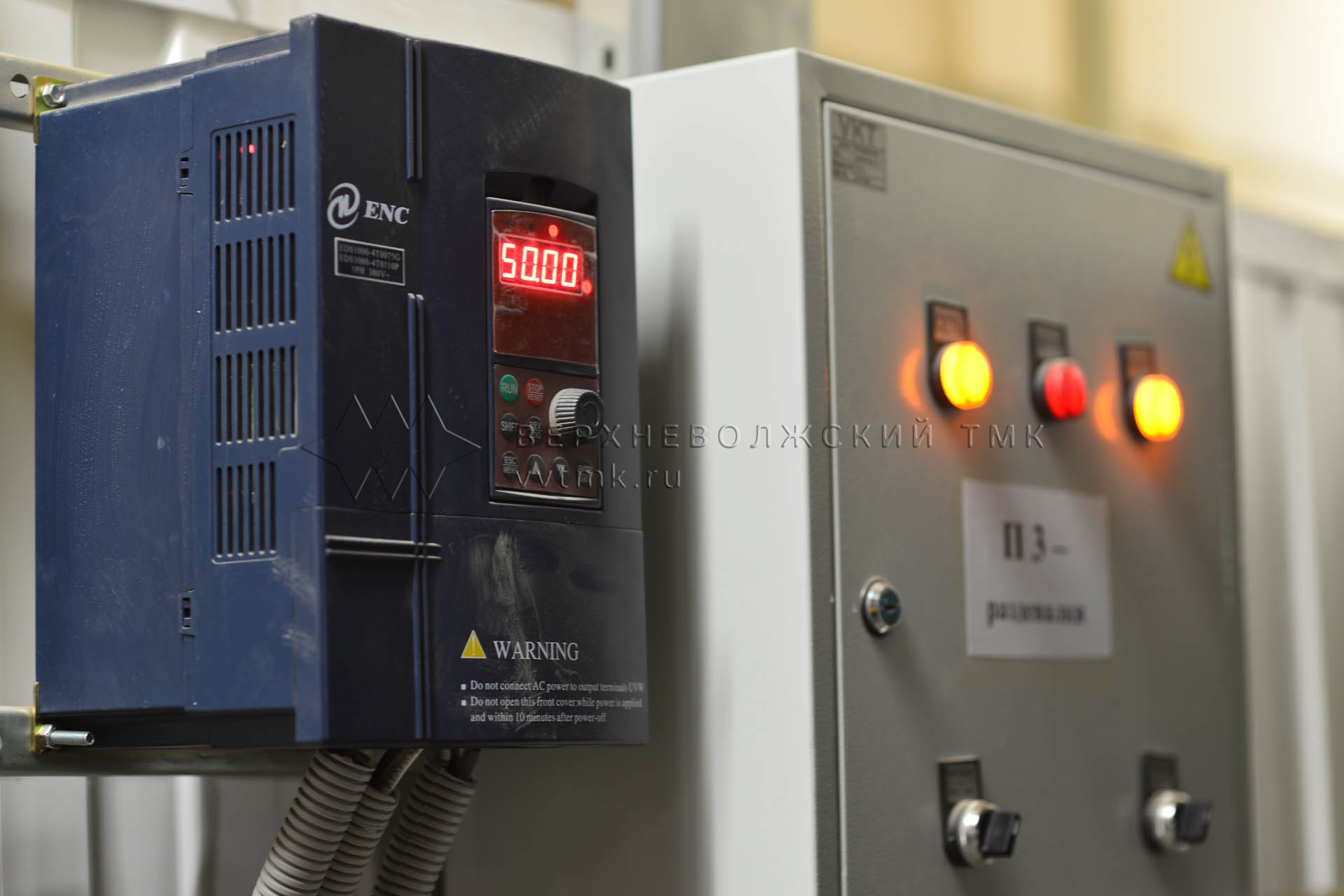

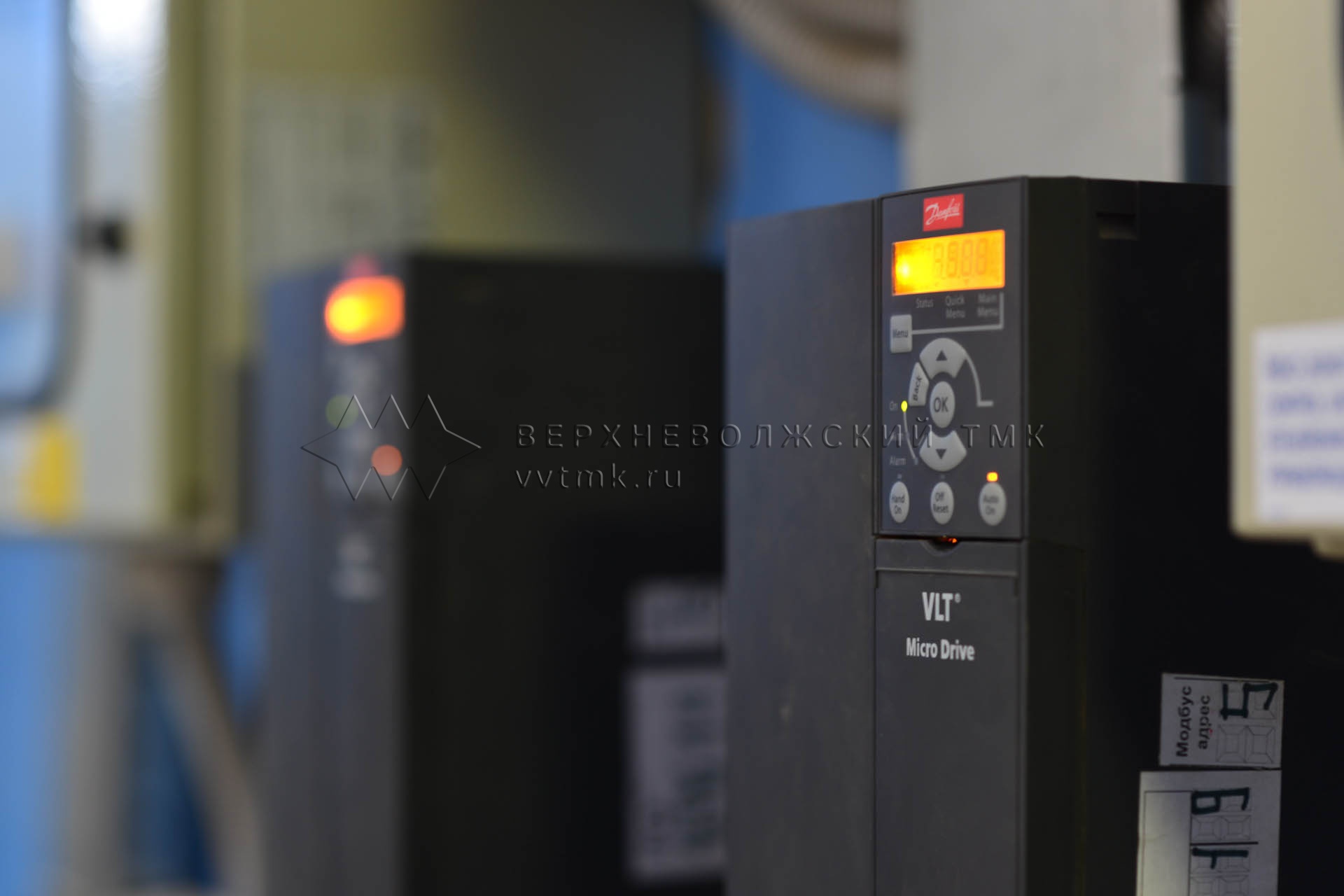

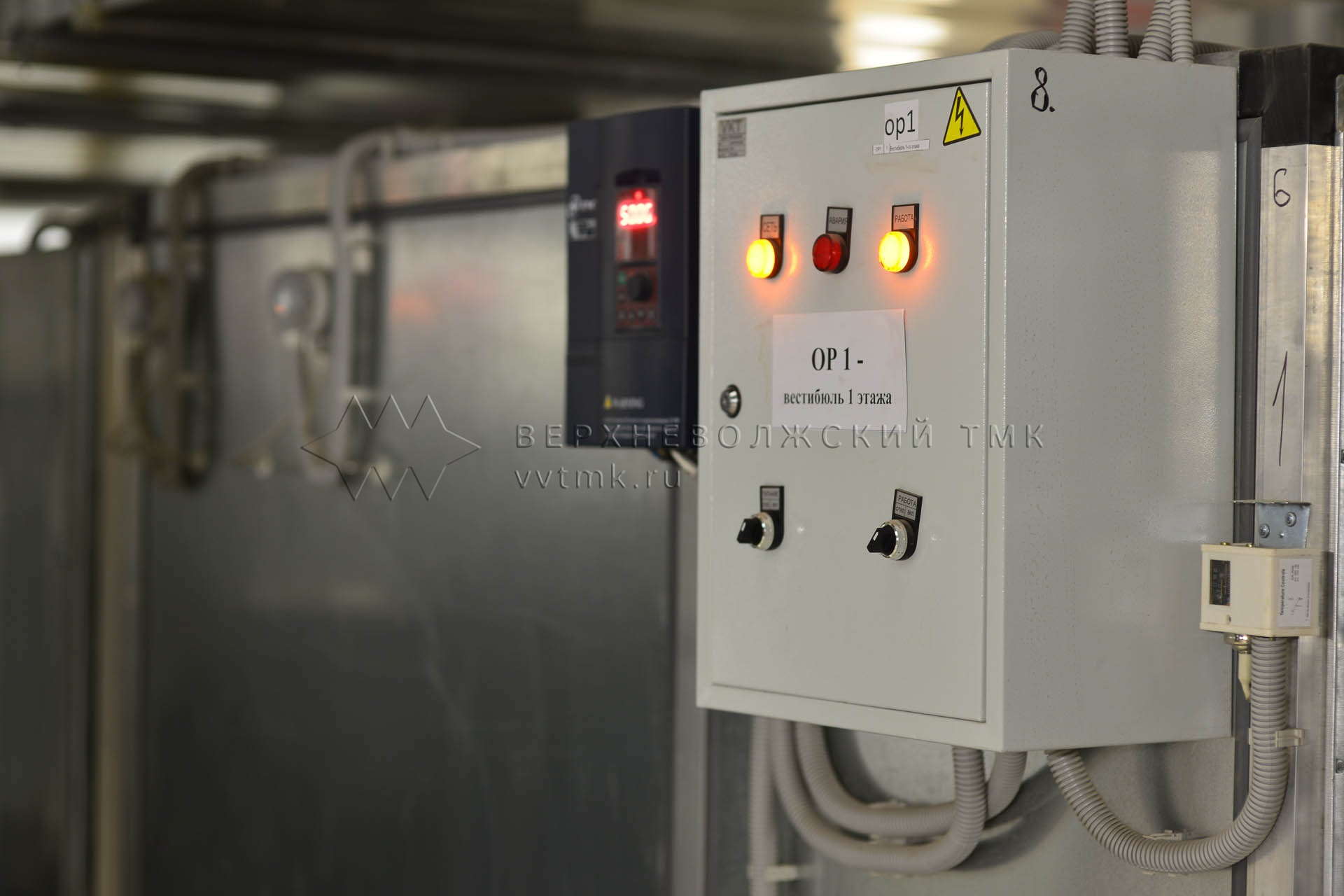

Вентиляция трибун, спортивных и служебных помещений

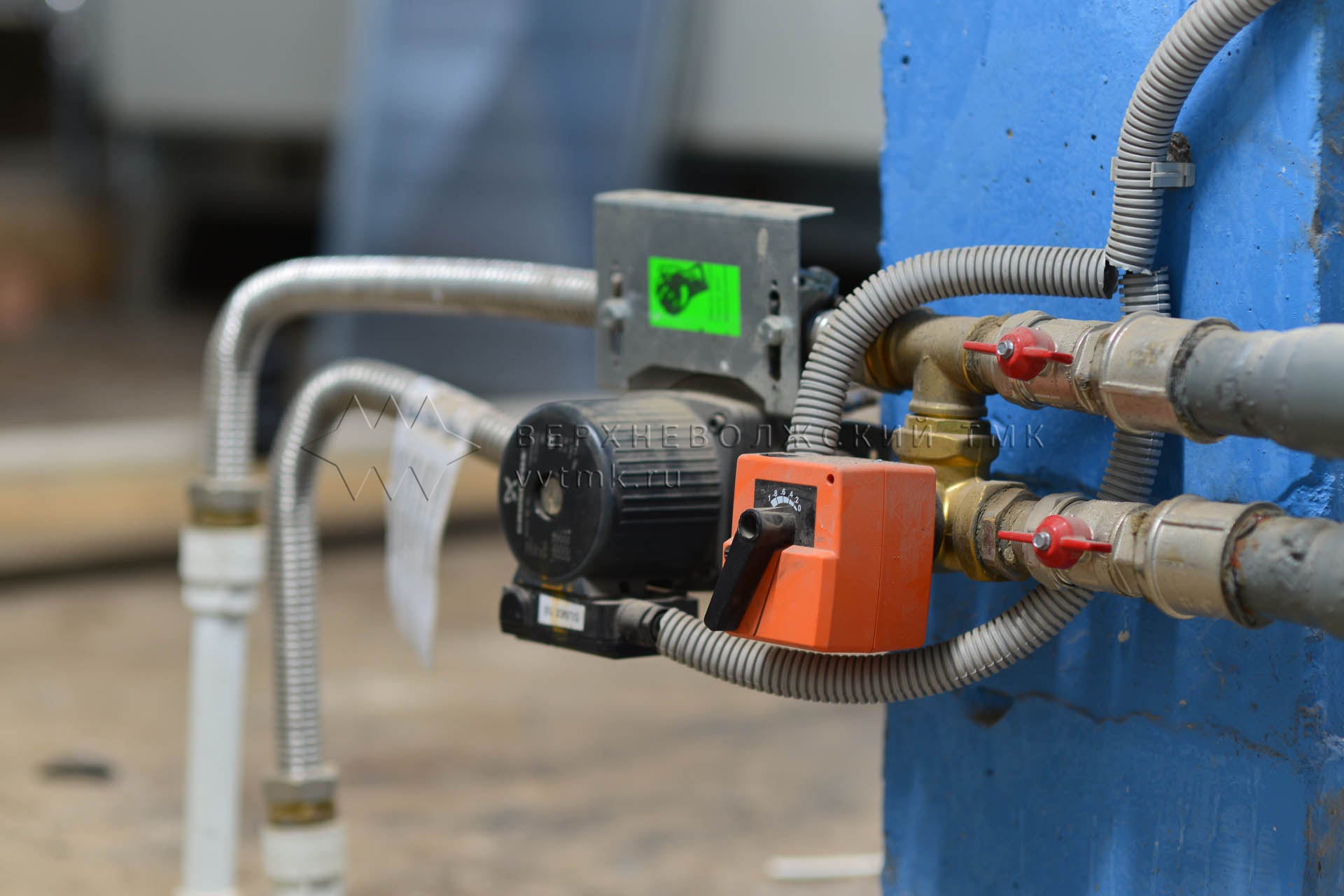

Для создания комфортных условий на зрительских трибунах, в подтрибунных помещениях раздевалках, спортивных залах применено приточно-вытяжное, воздухораспределительное оборудование VKT и Лиссант, общей производительностью более 150 000 м3/ч, Компрессорно- конденсаторные блоки и чиллера фирмы KTK Klimatechnik (Италия), производительностью более 1000 кВт, воздухораспределители «Арктика» (Завод «Сезон», Россия).

Услуги

Изготовление

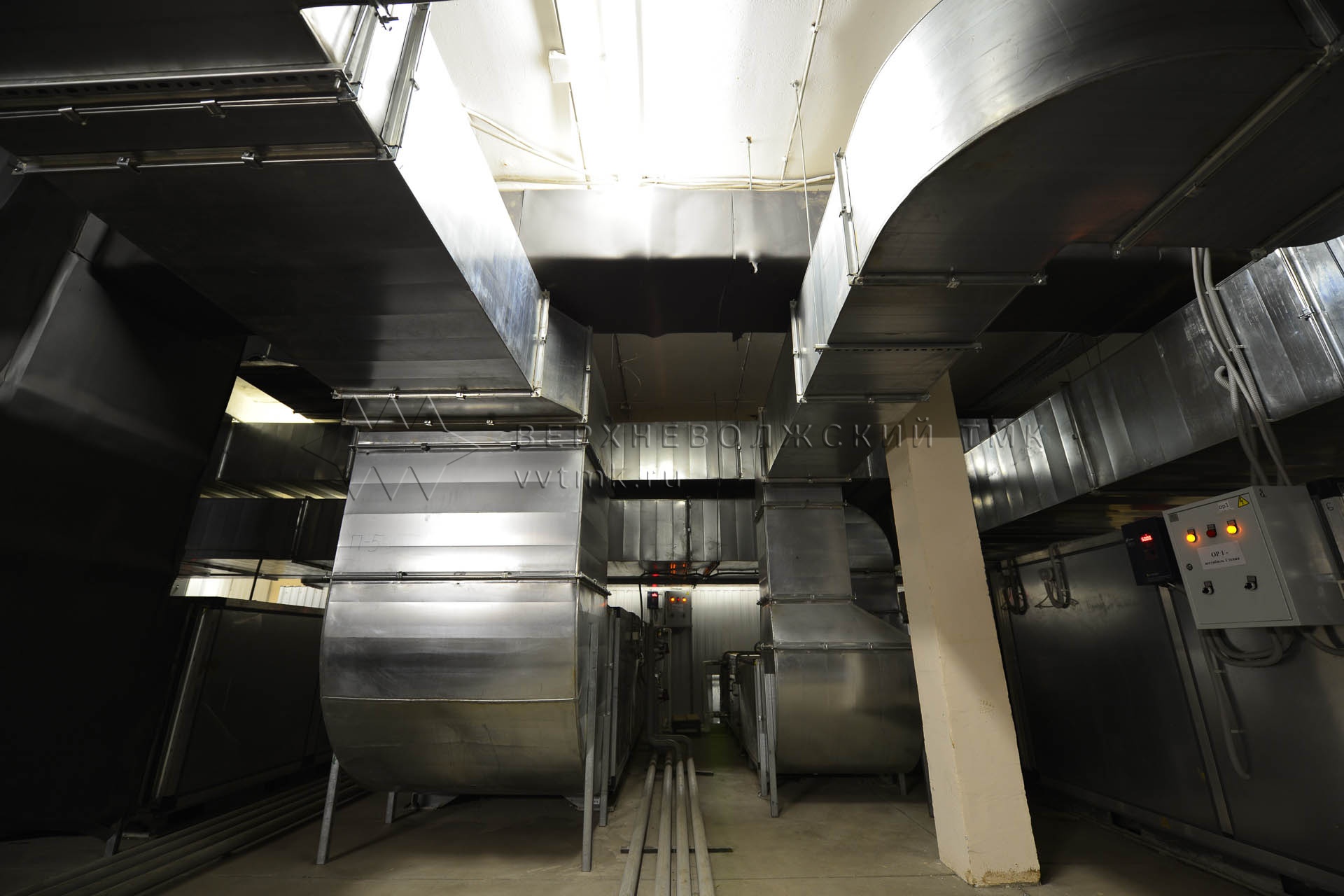

Было изготовлено более 6000 м2 воздуховодов и сетевых элементов, клапанов, заслонок, шумоглушителей собственного производства «Верхневолжский ТМК».

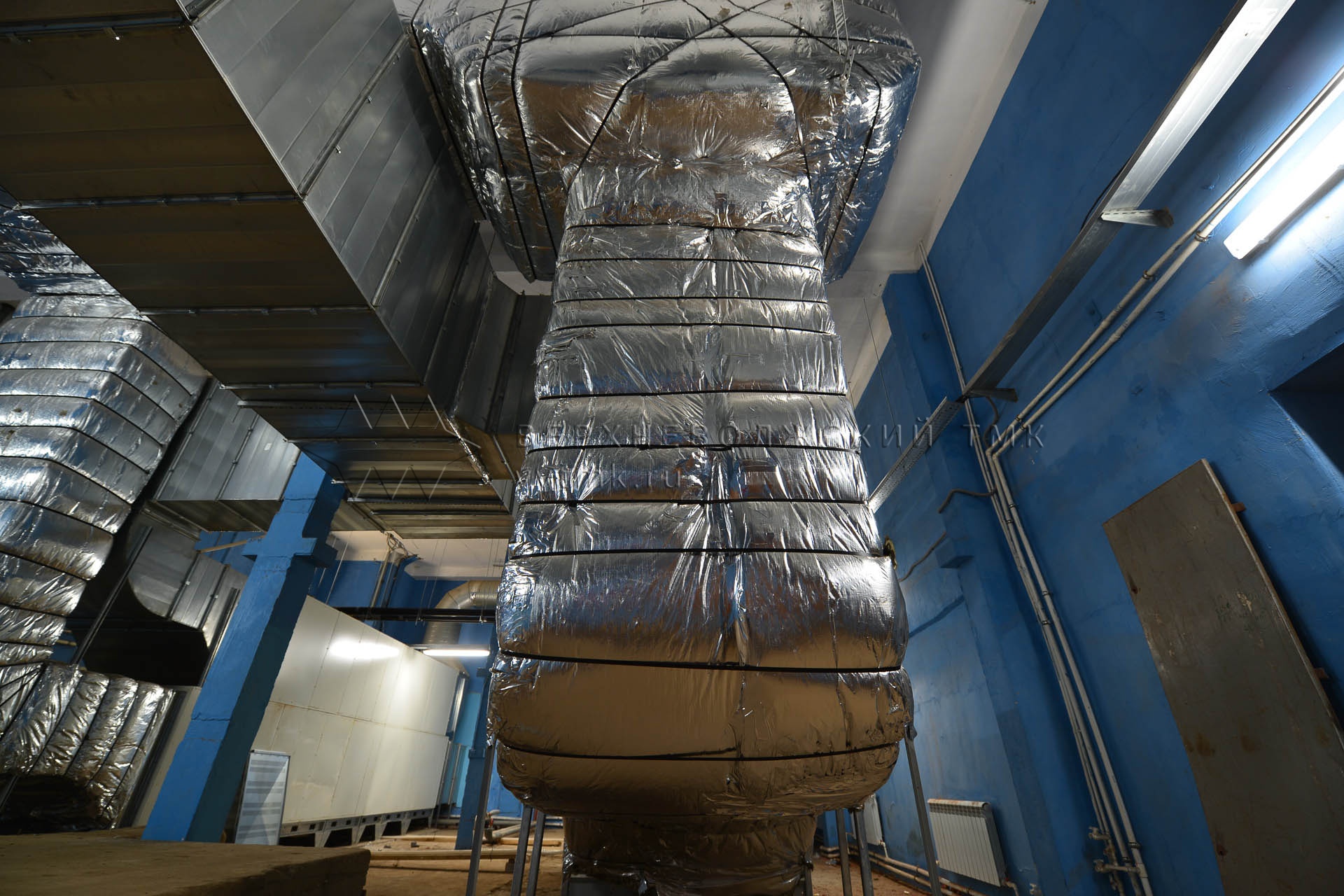

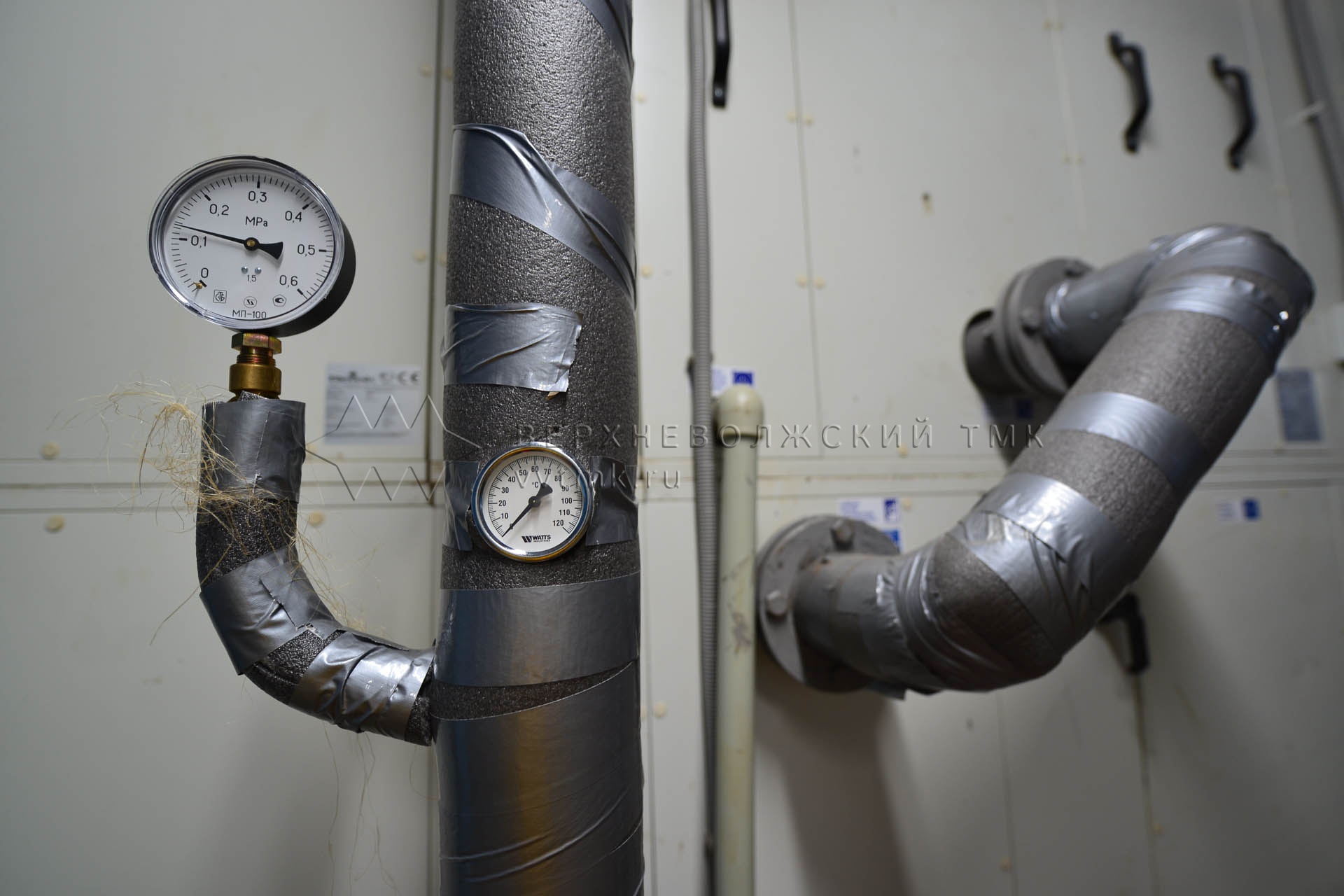

Монтаж

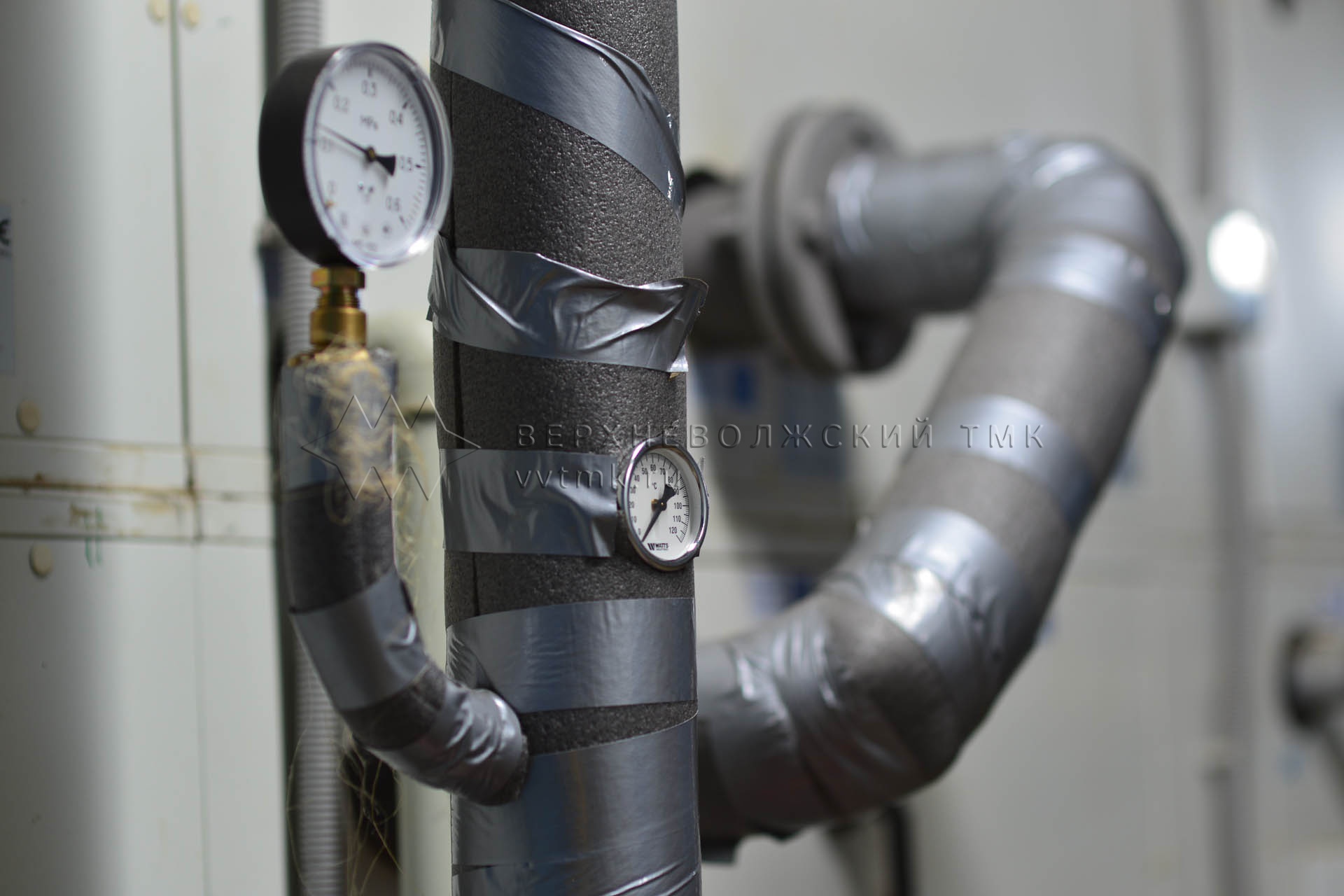

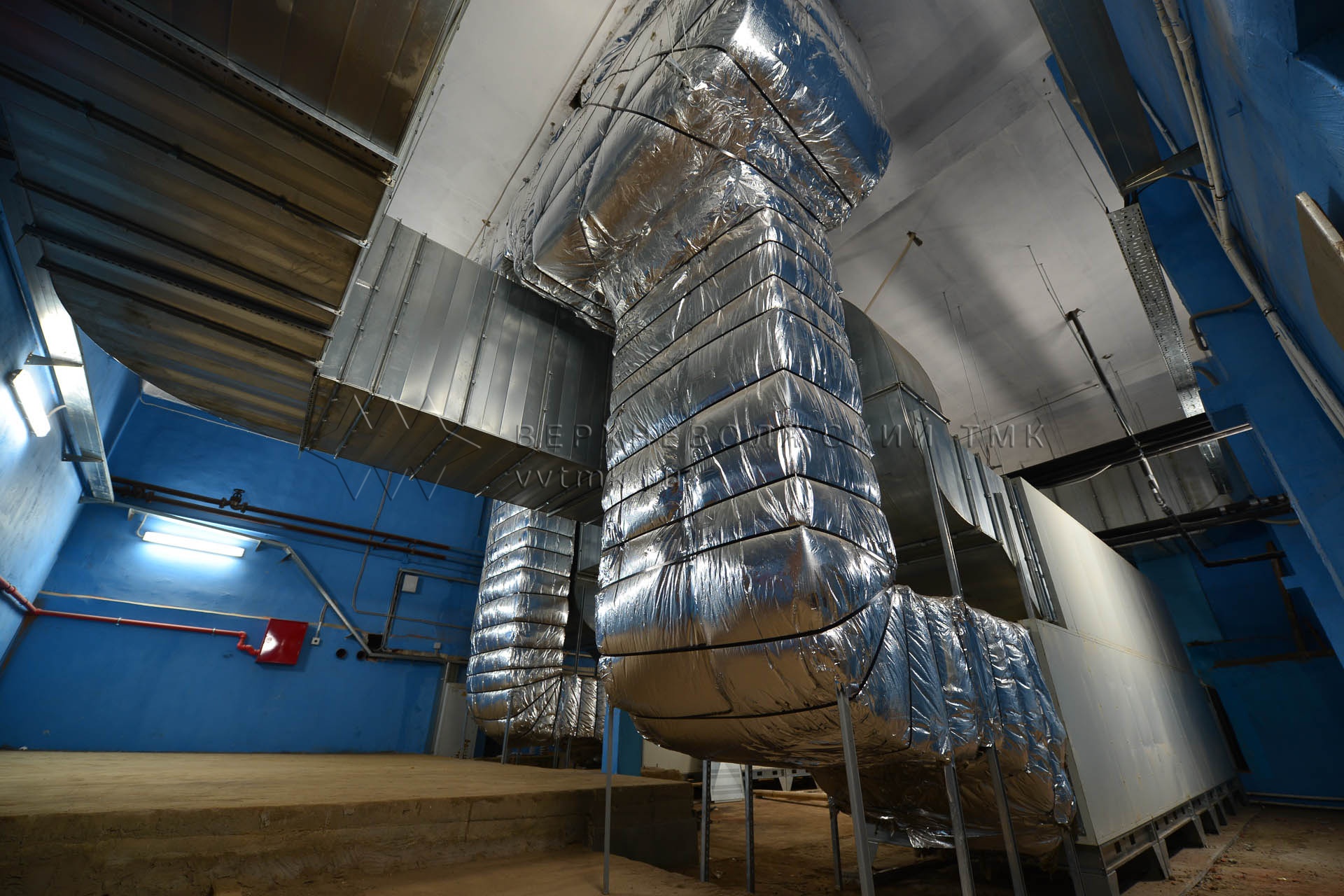

Проведены работы по демонтажу всей старой системы вентиляции. Монтажные работы выполнялись на высоте до 16 м без остановки монтажа хоккейного корта и зрительских трибун. Проведен монтаж более 4000 м2 противопожарной и тепловой изоляции.

Поставка

На объект заказано и приобретено оборудование: приточно-вытяжные установки REMAK, ВКТ, Лиссант. Воздухораспредители: Арктика, Сезон, IMP KLIMA. Противопожарная изоляция: КРОЗ, ROCKWOOL. Тепловая изоляция: KAIFLEX, Пенофол.

Пусконаладка

Проведен громадный комплекс пусконаладочных работ, основная сложность заключалась в наладке длины струи приточного воздуха над ледовой площадкой, с целью достижения параметров температуры льда и воздуха непосредственно в зоне дыхания спортсменов.
