Вентилятор электроручной типа ЭРВ 600300

Вентилятор входит в состав комплектов ФВК-I и ФВК-2. В составе комплекта ФВК-1 вентилятор используется для работы в убежищах с  защищенным источником электро¬снабжения СДЭС). В составе комплекта ФВК-2 вентилятор используется для работы в убежищах с ДОС.

Отправьте заявку и наши менеджеры свяжутся с вами в течение 24 часов.

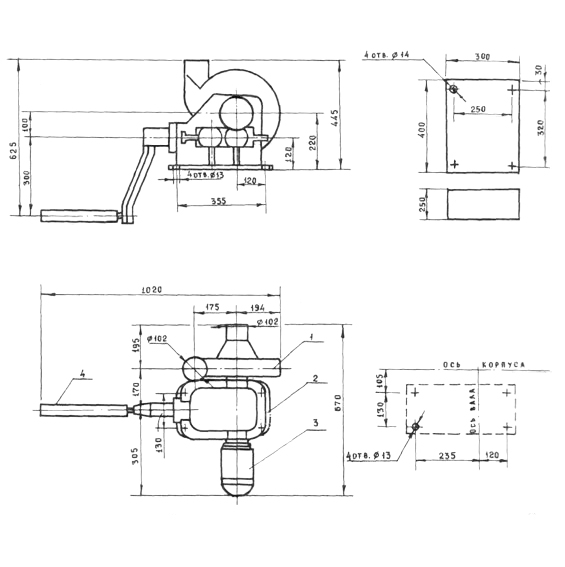

Комплектация

1
Вентилятор
2
Редуктор
3
Электродвигатель
4
Рукоятка

Характеристики

Индекс ЭРВ 600/300 обозначает: электроручной вентилятор производительностью 600 м3/ч в I режиме вентиляции и производительностью 300 м3/ч во II режиме вентиляции.

Вентиляторы изготавливаются левого вращения, положение кожуха Л0° (рис.1) и пос­тавляются со щитом управления (рис.2).

Вентилятор состоит из следующих основных узлов: корпуса, станины, электродвига­теля, редуктора. shop_items_catalog_image252.jpg

Соединение всасывающего и напорного патрубков вентилятора с воздуховодами произ­водится при помощи резиновой муфты.

Вентилятор устанавливается, как правило, на высоте 1125 мм от пола до оси дви­гателя.

При установке вентилятора расстояние между элементами оборудования, а также меж­ду конструкциями и оборудованием следует принимать по таблице, приведенной в опи­сании электроручного вентилятора ЭРВ-49 (стр.66).

На рис.3 дана разбивка отверстий под фундаментные болты. 2_щит управления.jpg

При работе вентилятора от электропривода редуктор отключается от вала рабочего колеса поворотом ручки переключения. При отсутствии электроэнергии работа вентиля­тора осуществляется вращением рукоятки редуктора. Вентилятор ЭРВ 600/300 поставляется только в составе комплектов ФВК-I и ФВК-2.
