Клапаны избыточного давления

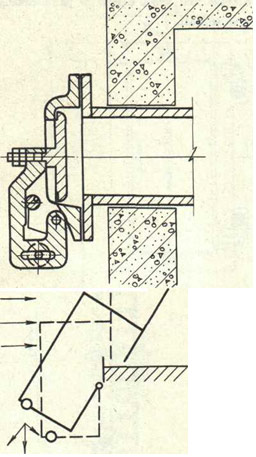

Клапаны избыточного давления предназначены для автоматического поддержания постоянного избыточного давления в смежных помещениях и для перетекания воздуха из одного помещения в другое только в одном направлении. Клапан срабатывает (открывается) за счет усилия, создаваемого избыточным давлением на поверхность тарели, и устанавливается со стороны помещения с большим давлением.

После выравнивания или достижения установленного значения перепада давления, а также при повышении давления за клапаном он под действием силы тяжести груза или давления закрывается. Настройка клапана на автоматическое срабатывание (от 5 до 20 кгс/ м²) обеспечивается путем перемещения груза вдоль прорези рычага. Для герметизации помещений поджатие тарели к седлу производится эксцентриковым запорным рычагом с последующей фиксацией ручкой. Крепление клапана производится болтами к ответному фланцу на воздуховоде (закладкой детали), который должен отстоять от стены не менее чем на 100 мм для возможности затяжки гаек монтажных болтов. Отклонение клапана по вертикали — в пределах ± 3°.

Цифры 100, 150, 200, 300 в обозначении клапана соответствуют диаметру условного прохода трубы в мм, к которой присоединяется клапан. Буква «М» в названии клапана обозначает, что КИД модернизирован. Клапаны могут изготовляться в антикоррозийном исполнении с условным обозначением: КИДМ-10ОА, КИДМ-150А, КИДМ-200А, КИДМ-300А.
