Индекс ЭРВ-49 обозначает: электроручной вентилятор разработки 1949 г.

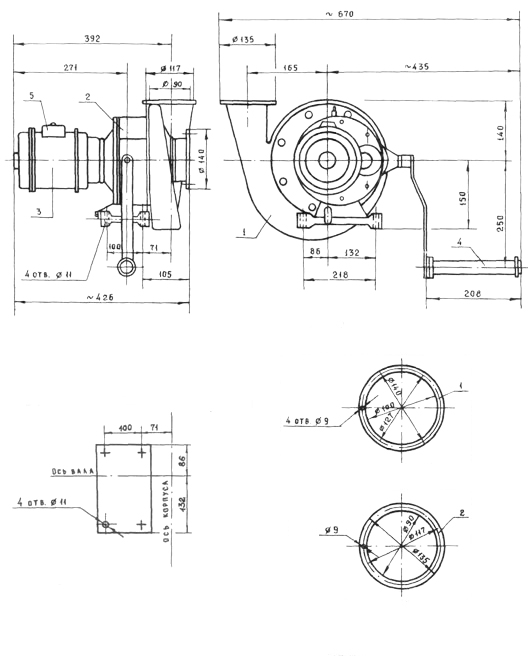

Вентиляторы изготавливаются левого вращения, положение кожуха ЛО°(рис.1). Вентилятор состоит из следующих основных узлов: корпуса, станины, электродвигателя, редуктора.

Соединение всасывающего и напорных патрубков вентилятора с воздуховодами произво­дится на фланцах (рис.3).

Вентилятор устанавливается, как правило, на высоте 1125 мм от пола до оси двига­теля. При установке вентилятора расстояние между элементами оборудования, а также между конструкциями и оборудованием следует принимать по таблице. При установке вентилятора на фундамент (рис.2) дана разбивка отверстий под фунда­ментные болты.

При работе вентилятора от электропривода редуктор отключается от вала рабочего колеса автоматически муфтой переключения. При отсутствии электроэнергии работа вентилятора осуществляется вращением рукоятки редуктора. Вентилятор поставляется только в составе комплекта ФВА-49
