Клапаны-расходомеры отсекатели КРО-2 и КРО-3

Клапаны предназначены для определения расхода воздуха при работе вентиляторов типа ЭРВ-72 с ручным приводом и перекрытия отверстия напорного патрубка вентиля¬тора при его остановке или снижении производительности.

Отправьте заявку и наши менеджеры свяжутся с вами в течении 24 часов.

Комплектация

1
Корпус
2
Заслонка
3
Стрелка
4
Шкала
5
Знак установки клапана

Характеристики

Клапан-расходомер отсекатель КРО-2 монтируется на установку электроручную венти­ляторную ЭРВ-72-2, клапан КРО-3 - на установку ЭРВ-72-3. Клапан состоит из двух частей:

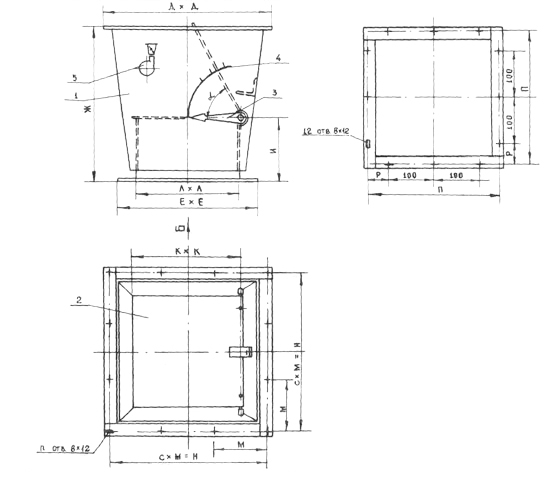

Прямоугольного корпуса клапана - сварной конструкции из листовой стали, кони­ческой формы /рис.1/.

Заслонки, установленной на горизонтальной оси. Эта заслонка под напором воз­духа, подаваемого вентилятором поворачивается вместе с осью. На оси заслонки жест­ко закреплена стрелка, указывающая расход воздуха по шкале /рис.2 и 3/, нанесенный
на внешней стороне корпуса клапана. При прекращении работы вентилятора заслонка
принимает горизонтальное положение, перекрывая отверстие выходного патрубка венти­лятора отсекает вентилятор от вентиляционной сети.

Знак установки клапана показывает как нужно установить клапан по отношению к выхлопному отверстию вентилятора.

1_общий вид клапана.jpg2_шкала КРО-2.jpg3_шкала КРО-3.jpg
