Мусоропроводы

Более 10 лет «Верхневолжский ТМК» поставляет и монтирует современные экологически чистые системы мусороудаления компаний «Прана» и «Градочист» на территории Ярославской области.

Скачать прайс-лист (.xls, 0,4Мб)

С 1998 г. в России, разработали и внедрили принципиально новую конструкцию мусороудаления, включающую комплекс оборудования для промывки, прочистки и дезинфекции стволов мусоропроводов в жилых и общественных зданиях с автоматикой пожаротушения. Взамен устаревшего термина «мусоропровод» появилось понятие «Система мусороудаления и пожаротушения».

Устройство мусоропровода

На этой странице в подробностях представлена конструкция мусоропроводов, производимых на территории России такими производителями как «Прана» и «Градочист». Ознакомившись с предлагаемой нами информацией, вы сможете максимально подробно представить себе устройство наших мусоропроводов и оценить главные его преимущества.

Дефлектор с фартуком

Дефлектор предназначен для улучшения естественной вентиляции мусоропровода и предотвращения попадания атмосферных осадков внутрь ствола. Фартук монтируется в зоне прохода вентиляционного ствола мусоропровода и обеспечивает герметизацию кровли здания.

Узел прохода

Узел прохода (гильза), монтируется в проеме плиты кровли и выполняет роль жесткой фиксации вентиляционной трубы.

Труба вентиляционная

Ниппель

Дроссель-клапан

Дроссель-клапан Ф315, предназначен для перекрытия вентиляционного канала в время прочистки мусоропровода, а так же для выравнивания барометрического давления.

Система прочистки, промывки, дезинфекции и пожаротушения

Системы прочистки поставляемые ЗАО «Верхневолжский ТМК», полностью соответствуют всем санитарно-гигиеническим, противопожарным и архитектурно-строительным требованиям в Российской Федерации, а по качеству не уступают мировым аналогам.

Система полностью сертифицирована

Механизм прочистки, промывки, дезинфекции и пожаротушения соответствует по ТУ 4559-010-05763777-9 в соответствии с изменениями к СниП 2.08.01-08 «Жилые здания».

Универсальность в использовании

Используется с любым типом стволов, в том числе изготовленным из асбестоцементных труб. Выпускается в различных модификациях для домов любой этажности.

Автоматическая прочистка

Привод системы автоматически отключается при достижении верхнего и нижнего положений щеточного узла в стволе мусоропровода, а так же при провисании троса. Система оборудуется и ручным приводом для аварийных ситуаций.

Качественная дезинфекция

Автоматичка обеспечивает стабильное смешивание дезраствора с водой (концентрация 0,2-2%) достаточного для качественного очищения. Имеет устройство, предотвращающее попадание дезраствора в систему водоснабжения

Автоматическое тушение при пожаре

В случае возгорания в стволе мусоропровода обеспечивается автоматическая подача воды в ствол мусоропровода. После ликвидации возгорания подача воды прекращается.

Надежность работы и эксплуатации

Полностью герметичен, пыле- и влагонепроницаем, электробезопасен. Обладает равномерным укладывание каната на барабан привода.

Муфта силовая разгрузочная

Муфта силовая разгрузочная, предназначена для снижения нагрузки от ствола мусоропровода на опорный фланец и перекрытие мусоросборной камеры. Устанавливается на промежуточных этажах зданий.

Секция ствола мусоропровода

Стальные стволы мусоропровода

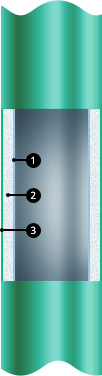

Внутренняя поверхность ствола мусоропровода изготавливается из коррозионно-стойкой стали (нержавеющей или оцинкованной со специальным защитным полимерным покрытием)1. Внешняя поверхность — из стали с порошковым покрытием или из нержавеющей стали2. Пространство между ними (40 мм) заполняется звукоизолирующим огнестойким материалом3.

  • Минимальные сроки монтажа
  • Монтаж возможен на любой стадии строительства
  • Монтаж не требует специальной строительной подготовки
  • Хорошая звукоизоляция
  • Герметичность стыков элементов ствола
  • Высокая точность изготовления ствола

Ствол мусоропровода «под обкладку»

Ствол мусоропровода состоит из внутренней оболочки (нержавеющая сталь или оцинкованная со специальным покрытием)1 , обложенной снаружи огнестойким материалом (кирпич, пенобетон, гипс)2 с заполнением полостей огнестойкой и звукоизолирующей смесью3.

  • Хорошая звукоизоляция

Секция ствола мусоропровода c клапаном

Клапан мусороствола загрузочный, обеспечивает прием твердых бытовых отходов и беспрепятственное их сбрасывание в ствол мусоропровода при его закрытии. Исполняет роль изоляции внутренней полости ствола мусоропровода от помещений лестнично-лифтового узла. Навешивается на ствол мусоропровода. Оснащен блокировкой ковша в закрытом положении для выполнения работ по санобработке ствола мусоропровода и ремонта шибера в мусоросборной камере. Конструкция загрузочного клапана предусматривает возможность замены его ковша без нарушения крепления корпуса и строительных конструкций.

Порошковое покрытие

Технология позволяет получить покрытие увеличенной толщины, что способствует повышению изностостойких и антикоррозионных качеств стволов и клапанов мусоропроводов.

Клапаны уровня «люкс»

Мусороприемные клапаны из нержавеющей и полированной стали имеют стильный дизайн и органично впишутся в современный интерьер жилых домов класса «люкс».

Герметичное закрытие клапана

Специальные уплотнители из магнитных материалов обеспечивают герметичность загрузочных клапанов. Такие клапаны позволяют удерживать неприятные запахи и обеспечивать перекрытие подачи воздуха в случаях возгорания отходов в стволе мусоропровода.

Патрубок шибера

Патрубок шибера с опорным фланцем. Направляющий патрубок может быть прямым или наклонным. Длина патрубка определяется высотой мусоросборной камеры или высотой 1-го этажа здания. Соединение шибера с патрубком регулируется по высоте. Направляющий патрубок выполнен совместно с нижней опорой ствола мусоропровода. Опорный фланец исполняет роль опоры ствола мусоропровода и обеспечивает надежное крепление направляющего патрубка (наклонного или прямого) к стволу мусоропровода. Ввод ствола мусоропровода в мусоросборную камеру осуществляется через ее перекрытие с помощью опоры ствола и направляющего патрубка шибера (прямого или наклонного), располагаемого в мусоросборной камере. Угол наклона направляющего патрубка не превышает 20° к оси ствола мусоропровода.

Шибер с системой огнеотсечения

Нижняя часть ствола (в мусоросборной камере) заканчивается шибером — механизмом, который перекрывает ствол и предотвращает попадание в мусоросборную камеру во время проведения в ней каких-либо работ.

Автоматическое закрытие при пожаре

При возгорании и повышении температуры до 75С° в мусоросборной камере срабатывает автоматика и створки шибера закрывают ствол мусоропровода.

Мусоросборные камеры и контейнеры

Чертежи камеры выполняются для каждого объекта на стадии привязки здания проектной организацией-генеральным проектировщиком.
